Стандартная гайка, катаная шарико-винтовая передача
Maitu является профессиональным производителем шариковых винтов со стандартной гайкой. Мы поддерживаем достаточный запас стандартных шариковых винтов и гаек различной формы, шага и степени точности. Мы стремимся производить высококачественную продукцию с ШВП и создали собственную полную цепочку поставок. Добро пожаловать, свяжитесь с нами!

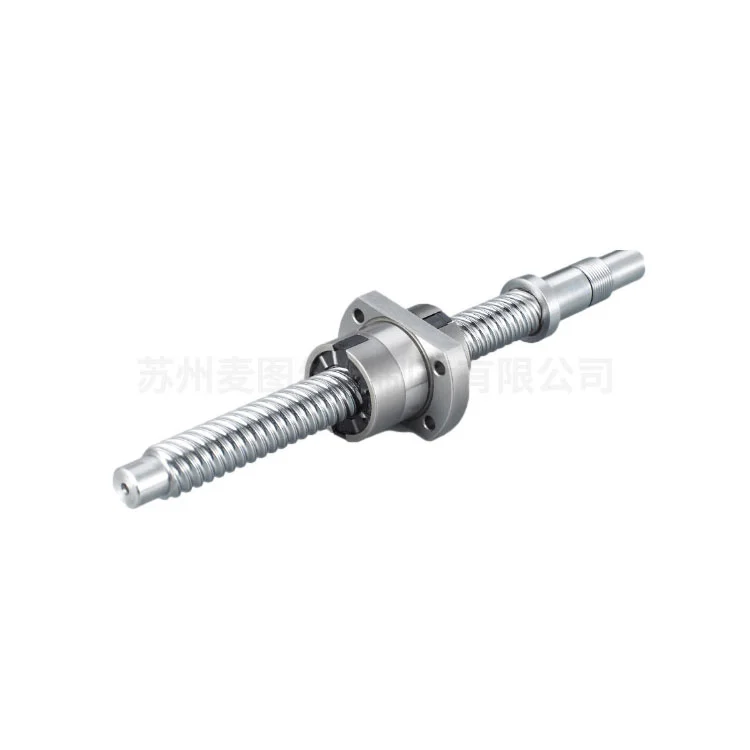

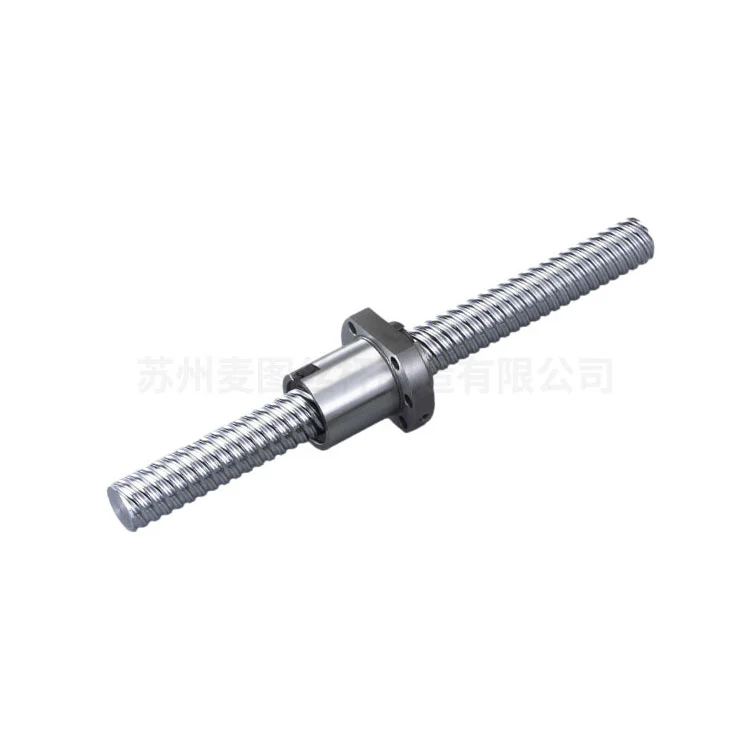

Эта шарико-винтовая передача со стандартной гайкой от Maitu представляет собой прецизионный механический компонент, предназначенный для преобразования вращательного движения в линейное движение с исключительной эффективностью и точностью. Согласно инженерным принципам, шарико-винтовые передачи работают по механизму качения. Шарикоподшипники с рециркуляцией могут минимизировать трение между валом винта и гайкой. По сравнению с трапециевидными ходовыми винтами эта конструкция обеспечивает гораздо более высокий механический КПД (обычно достигающий более 90%).
Технические характеристики
1. Винтовые резьбы формируются посредством прецизионного процесса холодной прокатки. Этот процесс повышает твердость поверхности и целостность зеренной структуры, сохраняя при этом экономическую эффективность для производства средних и больших объемов.
2. Благодаря компактной конструкции гайки, включающей каналы возврата шариков и дефлекторы, мы можем обеспечить плавную рециркуляцию шариков подшипников при различных нагрузках и скоростях.
3. Дополнительные механизмы предварительной нагрузки (например, двойная гайка или смещенный ход) устраняют осевой люфт. Кроме того, они обеспечивают точную повторяемость позиционирования.
Преимущества производительности
Процесс холодной прокатки вызывает сжимающие остаточные напряжения на поверхности шнека, что значительно улучшает:
Усталостный срок службы: повышенная долговечность при динамических нагрузках, расчет номинального срока службы соответствует стандарту срока службы L10.
Жесткость: Оптимизированная жесткость для применений, требующих высокой реакции и минимальной деформации.
Плавная работа: превосходное качество поверхности (обычно Ra ≤ 0,4 мкм) снижает вибрацию и шум.
Характеристики материала
| Винтовой вал: | Высокоуглеродистая хромистая сталь (SCM435/SNCM220) со сквозной закалкой до HRC 58-62. |
| Корпус гайки: | Легированная сталь с черным оксидным или цинк-никелевым покрытием для защиты от коррозии. |
| Шары: | Хромистая сталь марки 100 (GCr15) с дополнительными керамическими альтернативами для высокоскоростного применения. |
Области применения
Станки с ЧПУ и промышленная робототехника
Аэрокосмические исполнительные системы
Медицинское визуализирующее и автоматизированное диагностическое оборудование
Обработка полупроводниковых пластин и литография
Линии сборки аккумуляторов для электромобилей
Наша шарико-винтовая передача со стандартной гайкой Maitu прошла строгие испытания на точность позиционирования. Именно поэтому мы можем гарантировать соответствие промышленной точности (C3-C7). Сочетая экономичность накатанной резьбы и производительность шарико-винтовой передачи, этот продукт представляет собой оптимальное решение для отраслей автоматизации, где важны точность, долговечность и совокупная стоимость владения.
Параметры производства
| Тип | Прецизионный класс | Направление | Начинать | Код | Тип гайки | Ограниченная длина | ||
| d | Вести | Бусы Да | Вправо/влево | |||||
| 6 | 1 | 0.8 | С10,С7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | С10, С7, С5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | С10, С7, С5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | С10, С7, С5 | R | 1 | SCR0082.5 | К,БШ | ||
| 10 | 2 | 1.2 | С10, С7, С5 | R | 1 | SCR01002 | К,БШ | 3000 |
| 4 | 2 | С10, С7, С5 | R | 1 | SCR01004 | К,БШ | ||
| 12 | 2 | 1.2 | С10, С7, С5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | С10, С7, С5 | R | 1 | SCR01204 | У, БШ | ||
| 5 | 2.5 | С10, С7, С5 | R | 1 | SCR01205-А | В, У, БШ, Ч, А | ||
| 10 | 2.5 | С10, С7, С5 | R | 2 | SCR01210-Б | V | ||
| 20 | 2.5 | С10,С7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | С10, С7, С5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | С10,С7 | R | 1 | SCR01404 | БШ | 3000 | |
| 16 | 4 | 2.381 | С10, С7, С5 | R | 1 | SCR01604(Н) | В, Я, У, БШ | 3000 |
| 5 | 3.175 | С10, С7, С5 | П/Л | 1 | SCR01605 | В,НИ,НУ,БШ | ||
| 10 | 3.175 | С10, С7, С5 | R | 2 | SCR01610 | В,НИ,НУ,БШ | ||
| 16 | 2.778 | С10, С7, С5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | С10,С7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | С10, С7, С5 | R | 1 | SCR02004(Н) | В, Я, У | 3000 |
| 5 | 3.175 | С10, С7, С5 | П/Л | 1 | SCR02005 | В,НИ,НУ,БШ,Х,А | ||
| 20 | 3.175 | С10, С7, С5 | R | 4 | SCR02020 | В,И,Ч,А | ||
| 40 | 3.175 | С10,С7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | С10,С7 | R | 1 | SCR02504(Н) | я, ты | 6000 |
| 5 | 3.175 | С10, С7, С5 | П/Л | 1 | SCR02505 | В,НИ,НУ,БШ,Х,А | ||
| 10 | 4.762 | С10, С7, С5 | R | 1 | SCR02510-А | НИ,НУ,БШ | ||
| 10 | 6.35 | С10, С7, С5 | R | 1 | SCR02510-Б | V | ||
| 25 | 3.969 | С10, С7, С5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | С10,С7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | С10, С7, С5 | R | 1 | СКРО3204(Н) | В, Я, У | 6000 |
| 5 | 3.175 | С10, С7, С5 | П/Л | 1 | СКРО3205 | В,НИ,НУ,М,Ч,А | ||
| 10 | 6.35 | С10, С7, С5 | П/Л | 1 | SCR03210 | В,НИ,НУ | ||
| 32 | 4.762 | С10,С7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | С10,С7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | С10, С7, С5 | П/Л | 1 | SCR04005 | В,НИ,НУ,Х,А | 6000 |
| 10 | 6.35 | С10,С7 | П/Л | 1 | SCR04010 | В,НИ,НУ | ||
| 20 | 6.35 | С10,С7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | С10,С7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | С10,С7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | С10, С7, С5 | R | 1 | СКРО5005 | В,Х,А | 6000 |
| 10 | 6.35 | С10, С7, С5 | П/Л | 1 | СКРО5010 | В,НИ,НУ | ||
| 20 | 9.525 | С10,С7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | С10,С7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | С10,С7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | С10, С7, С5 | R | 1 | SCR06310 | В,НИ,НУ | 7000 |
| 20 | 9.525 | С10,С7 | R | 1 | SCR06320 | В,НУ | ||
| 80 | 10 | 6.35 | С10, С7, С5 | R | 1 | SCR08010 | В,НИ,НУ | 7000 |
| 20 | 9.525 | С10,С7 | R | 1 | SCR08020 | В,НУ | ||
Почему выбирают нас?
Прочность промышленного класса (HRC 58-62):
Наши шарико-винтовые пары со стандартной гайкой изготовлены из высокоуглеродистой хромистой стали SCM435/SNCM220, подвергнутой сквозной закалке для достижения твердости поверхности 58-62 HRC. Это обеспечивает исключительную износостойкость и сохраняет класс точности C3-C7 в течение длительного срока службы даже в условиях интенсивного рабочего цикла, таких как обработка на станках с ЧПУ или линии аккумуляторных батарей для электромобилей.
Оптимизированное соотношение цены и качества:
Используя передовой процесс холодной прокатки, мы предлагаем экономичную альтернативу шлифовальным винтам без ущерба для механической эффективности. Благодаря механическому КПД ≥ 90 % и чистоте поверхности Ra ≤ 0,4 мкм, наши катаные ШВП обеспечивают плавное движение, необходимое для применения в медицине и полупроводниках, за небольшую часть затрат на шлифование.
Опыт масштабируемого производства и настройки:
Обладая 10 специализированными производственными линиями и историей разработки более 16 000 типов винтов, Maitu превосходно справляется как с крупносерийными стандартизированными партиями, так и со сложной OEM-адаптацией. Наша собственная разработка ERP-системы отслеживания гарантирует, что каждый заказной запрос на вывод, диаметр или обработку концов будет выполнен с точностью до нулевых дефектов.
Подтвержденное соответствие качеству и глобальный охват:
Как сертифицированный по стандарту ISO 9001 производитель с более чем 12-летним опытом экспорта, мы обслуживаем более 5000 клиентов по всему миру. Наши стратегические местоположения в Сучжоу и Дунгуане позволяют нам использовать развитую цепочку поставок, гарантируя, что мы поставляем высокопроизводительные компоненты трансмиссии, соответствующие международным стандартам ISO 3408 и JIS B1192.

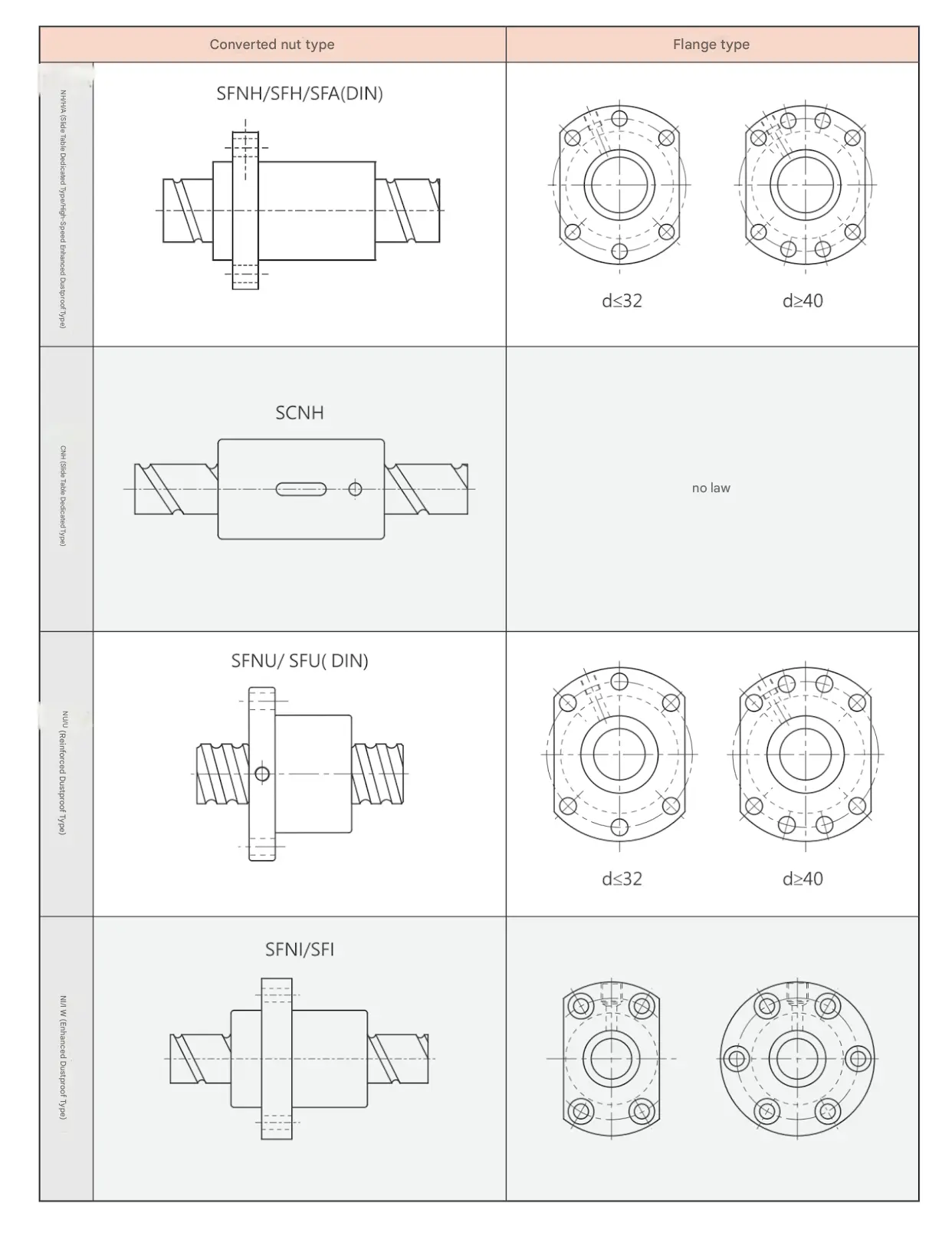

Справочник по гайкам шарико-винтовой передачи
Для получения более подробной информации и других типов орехов, пожалуйста, свяжитесь с нами.
Часто задаваемые вопросы: основные технические проблемы
1. Как процесс холодной прокатки влияет на усталостную долговечность ШВП Maitu?
Наш прецизионный процесс холодной прокатки позволяет не только формировать резьбу; он вызывает сжимающие остаточные напряжения на поверхности шнека и поддерживает непрерывность зеренной структуры. Это значительно повышает усталостную прочность по сравнению с нарезанной резьбой, позволяя нашим продуктам соответствовать или превосходить стандарты срока службы L10 при динамической нагрузке, что означает меньшее количество замен и более низкую совокупную стоимость владения (TCO) для конечного пользователя.
2. Может ли компания Maitu обеспечить специальную обработку поверхности для коррозийных или чистых помещений?
Абсолютно. Мы предлагаем различные покрытия корпуса гаек, в том числе черное оксидное и цинк-никелевое покрытие, для повышения коррозионной стойкости. Для высокоскоростных или чувствительных сред (например, при работе с полупроводниками) мы также предлагаем дополнительные керамические шарикоподшипники для уменьшения теплового расширения и устранения необходимости в традиционной смазке, которая может вызвать загрязнение.
3. Какие классы точности гарантированы для вашей стандартной серии прокатных гаек?
Наши шарико-винтовые пары со стандартной гайкой обычно имеют классы C7 и C5, но могут достигать C3 для конкретных высокоточных применений. Каждая партия проходит строгие испытания на точность позиционирования и осевой люфт. Если для вашего применения требуется нулевой люфт, мы можем интегрировать механизмы предварительного натяга (например, смещенные выводы), чтобы обеспечить максимальную жесткость.
4. Как Maitu осуществляет техническую проверку индивидуальных OEM-чертежей?
Каждый индивидуальный проект начинается с технического аудита, проводимого нашей командой инженеров из 10 человек. Мы проверяем ваши чертежи САПР на предмет концентричности, совместимости профилей резьбы и пригодности материалов (например, PEEK или нержавеющая сталь для конкретных отраслей). Мы предоставляем официальное подтверждение и часто делимся производственными видеороликами на этапе производства, чтобы гарантировать, что конечный продукт идеально соответствует вашим проектным спецификациям.
