Как шарико-винтовая передача C7 с большим шагом хода для погрузочно-разгрузочных работ может повысить скорость, точность и производительность в тяжелых условиях

Краткое содержание статьи:Погрузочно-разгрузочное оборудование требует быстрого линейного перемещения, надежного позиционирования, высокой грузоподъемности и стабильной работы в условиях частого пуска и остановки.C7 Большой шариковый винт для погрузочно-разгрузочных работотМайтусочетает в себе точность C7, трансмиссию с большим шагом, высокопрочную конструкцию и индивидуальные конфигурации для поддержки автоматических транспортных средств, складских штабелеров, подъемных платформ, роботов-погрузочно-разгрузочных работ и автоматизированных логистических систем.

Оглавление

1. Почему для погрузочно-разгрузочных работ нужна шариковая винтовая передача с большим шагом C7?
2. Каковы основные особенности?
3. Какие характеристики следует сравнивать покупателям?
4. Как это улучшает производительность погрузочно-разгрузочных работ?
5. Где он используется?
6. Как выбрать правильную модель?
7. Какие методы технического обслуживания продлевают срок службы?
8. Часто задаваемые вопросы

Почему для погрузочно-разгрузочных работ нужна шариковая винтовая передача с большим шагом C7?

Ожидается, что современные системы погрузочно-разгрузочных работ будут перемещать все более тяжелые грузы, сохраняя при этом короткое время цикла и повторяемое позиционирование. Обычные компоненты механической трансмиссии могут испытывать затруднения, когда оборудованию приходится неоднократно ускоряться, замедляться, останавливаться, реверсировать и менять положение в течение рабочего дня.

Шарико-винтовая передача преобразует входной сигнал вращающегося двигателя в контролируемое линейное движение посредством рециркуляции вращающихся шариков между винтом и гайкой. Этот механизм качения помогает снизить трение, обеспечивая при этом эффективную и точную передачу. Для погрузочно-разгрузочного оборудования конфигурация с большим шагом дает еще одно важное преимущество: шнек может достигать большего линейного хода за один оборот.

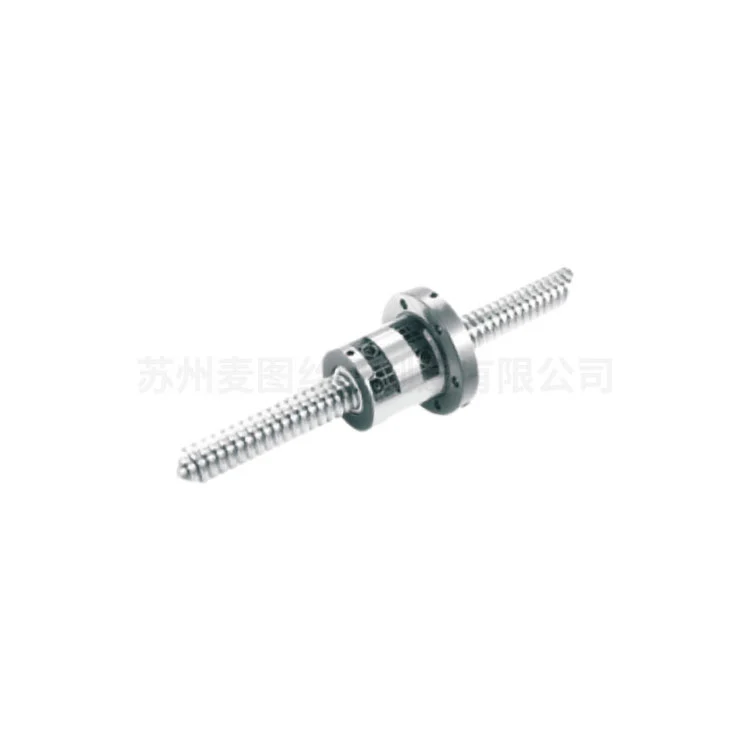

Шарико-винтовая передача Maitu C7 с большим шагом резьбы для погрузочно-разгрузочных работ разработана специально с учетом этих требований. Прецизионный класс C7, геометрия с большим шагом, конструкция из высокопрочной легированной стали и конструкция, ориентированная на нагрузку, делают его подходящим для сложных задач, включая подъем, перемещение, позиционирование и автоматическое перемещение.

Согласно опубликованным спецификациям производителя, выбранные конфигурации рассчитаны на нагрузку примерно от 500 до 5000 кг, а в соответствии с требованиями применения могут быть разработаны индивидуальные конструкции. Продукт также предназначен для эксплуатации в мастерских, складах, логистических центрах и других промышленных средах.

Каковы основные особенности?

1. Прочная несущая конструкция.

Системы погрузочно-разгрузочных работ могут испытывать не только статические нагрузки, но и динамические силы, возникающие во время ускорения, замедления, подъема и остановки. В шарико-винтовой передаче используется высокопрочная легированная сталь и прецизионная обработка, позволяющая выдерживать сложные условия нагрузки.

• Разработан для трансмиссий с большими нагрузками.
• Высокая устойчивость к ударам, возникающим при повторяющихся движениях.
• Подходит для подъема и перемещения тяжелых материалов.
• Доступны индивидуальные размеры для различных конструкций оборудования.

2. Точность C7 для контролируемого позиционирования

Точность позиционирования имеет значение, когда система обработки материалов должна размещать продукты в определенном месте. В опубликованной информации о продукте указана погрешность позиционирования в пределах ±0,02 мм, что является полезным справочником по точности для разработчиков систем.

Это делает конфигурацию подходящей для задач автоматизированной обработки, где неконтролируемое движение или отклонение позиционирования могут повлиять на последующие операции.

3. Большой шаг для более быстрого линейного перемещения.

Шаг определяет, насколько далеко гайка перемещается в осевом направлении за один оборот винта. Больший шаг может обеспечить больший линейный ход на один оборот двигателя, что особенно полезно, когда погрузочно-разгрузочному оборудованию требуется быстрое перемещение с относительно длинным ходом.

По этой причине шарико-винтовая передача с большим шагом может помочь разработчикам сбалансировать скорость передачи, мощность двигателя и время цикла оборудования без простого увеличения скорости вращения двигателя.

4. Адаптивность к частым старт-стопным операциям.

AGV, складские штабелеры, подъемные платформы, системы транспортировки и погрузочно-разгрузочные роботы часто работают в повторяющихся циклах ускорения и замедления. Конструкция изделия спроектирована таким образом, чтобы выдерживать удары и усталость, связанные с такими режимами работы.

5. Настраиваемая механическая конфигурация.

Погрузочно-разгрузочные машины редко имеют одинаковые размеры. Maitu предоставляет индивидуальные варианты диаметра, шага, направления, конфигурации гайки, длины и других механических требований. Это позволяет инженерам выбирать компонент трансмиссии в соответствии с реальной архитектурой машины, а не заставлять стандартный компонент создавать неподходящую конструкцию.

Какие характеристики следует сравнивать покупателям?

Прежде чем покупать шариковый винт, инженеры должны вместе оценить диаметр, шаг, точность, тип гайки, длину хода, требования к нагрузке и направление установки. Компонент подходящего диаметра, но с неподходящей конфигурацией выводов или гаек, может не обеспечить ожидаемую производительность системы.

Опубликованный ассортимент демонстрирует, что одна и та же концепция продукта может охватывать машины разных размеров и требований к обращению. Для оборудования, изготовленного по индивидуальному заказу, до окончательной спецификации следует указать нагрузку, скорость, ход, монтажные размеры, рабочий цикл и условия окружающей среды.

Как это улучшает производительность погрузочно-разгрузочных работ?

Более высокая эффективность передачи

Производитель заявляет, что изделие может сохранять механический КПД выше 90% во время работы. Высокий КПД трансмиссии помогает снизить потери энергии между двигателем и линейным механизмом, что может быть полезно для оборудования, работающего непрерывно или выполняющего частые циклы движения.

Ускоренные циклы обработки

Геометрия с большим шагом обеспечивает более линейное движение за оборот. Это может помочь сократить время в пути при подъеме, перемещении, позиционировании и других повторяющихся процессах обработки.

Точное позиционирование

Точность C7 поддерживает контролируемое линейное движение. В автоматизированных складах и производственных средах повторяемое позиционирование может помочь совместить оборудование с конвейерами, местами хранения, рабочими станциями и точками погрузки.

Стабильная работа в тяжелых условиях

Высокопрочные материалы и ударопрочная конструкция конструкции важны, когда шнек работает в условиях больших нагрузок или частого ускорения и замедления. Правильный выбор размера по-прежнему важен, поскольку фактическая грузоподъемность зависит от всей механической системы и условий эксплуатации.

Где он используется?

Шарико-винтовая передача C7 с большим ходом для погрузочно-разгрузочных работ применима к широкому спектру автоматизированных и промышленных погрузочно-разгрузочных систем.

• Складские штабелеры:Поддерживает операции подъема и позиционирования в системах хранения.
• АГВ:Может быть интегрирован в линейные механизмы подъема или позиционирования, используемые в транспортных средствах с автоматическим управлением.
• Роботы для обработки материалов:Обеспечивает линейную передачу для автоматического перемещения и позиционирования.
• Тяжелые подъемные платформы:Подходит для вертикального перемещения, где важны грузоподъемность и расположение.
• Трансферные тележки:Поддерживает контролируемое движение сырья, компонентов и готовой продукции.
• Логистическое оборудование:Может быть интегрирован в системы сортировки, загрузки, разгрузки и автоматической транспортировки.
• Промышленные мастерские:Помогает автоматизировать перемещение материалов между различными производственными участками.

В сложных автоматизированных системах ШВП следует оценивать вместе с серводвигателем, муфтой, линейной направляющей, опорным подшипником, системой смазки и системой управления. Компонент передачи — это лишь одна часть общей архитектуры движения.

Как выбрать правильную модель?

Выбор ШВП следует начинать с реальных условий эксплуатации, а не только с названия продукта. Практический процесс выбора включает в себя следующие этапы:

1. Определите нагрузку:Рассчитайте статические и динамические нагрузки, которые должен выдерживать винт.
2. Определите необходимое путешествие:Установите эффективный ход и максимальную длину винта.
3. Установите необходимую скорость:Определите желаемую линейную скорость и рассчитайте соответствующую скорость вращения винта.
4. Выберите лида:Больший шаг обычно обеспечивает большее линейное перемещение за оборот и может поддерживать высокоскоростное движение.
5. Подтвердите требования к точности:C7 может подойти для многих приложений общей автоматизации и погрузочно-разгрузочных работ, тогда как для систем более высокой точности может потребоваться другой класс точности.
6. Проверьте место для установки:Подтвердите диаметр вала, размеры гайки, опорную конструкцию и доступное монтажное пространство.
7. Рассмотрим окружающую среду:Перед завершением настройки следует учитывать риск пыли, влаги, температуры, загрязнения и коррозии.

Для индивидуального решения компания Maitu рекомендует указать нагрузку на оборудование, скорость перемещения, установочные размеры и рабочую среду, чтобы ее команда инженеров могла помочь с подбором модели и ее настройкой.

Какие методы технического обслуживания продлевают срок службы?

Даже прочная ШВП требует соответствующего обслуживания. Правильная смазка и контроль загрязнения особенно важны, поскольку мусор может повредить тела качения и поверхности дорожек качения.

• Регулярно смазывайте:Опубликованное руководство по техническому обслуживанию рекомендует использовать высокотемпературную износостойкую смазку примерно каждые 120 часов работы с корректировкой в ​​соответствии с фактическими условиями работы.
• Держите винт в чистоте:Удалите пыль, стружку и другие загрязнения из области винтов и гаек.
• Осмотрите защитную конструкцию:Проверьте пылезащитные чехлы и соответствующие защитные компоненты на предмет повреждений.
• Избегайте перегрузок:Работа за пределами расчетного диапазона нагрузок может ускорить износ и повредить винт или шарики.
• Регулярно проверяйте:Проверьте крепление, износ резьбы, движение шара, вибрацию, точность позиционирования и посторонний шум.
• Воспользуйтесь профессиональным сервисом при необходимости:Повреждения резьбы, заклинивание шариков или серьезные проблемы с несущими нагрузками должны оцениваться квалифицированными техническими специалистами.

Интервалы технического обслуживания в конечном итоге должны быть адаптированы к фактическому рабочему циклу, уровню загрязнения, нагрузке, скорости, типу смазки и рекомендациям производителя.

Часто задаваемые вопросы

Какая грузоподъемность доступна?

В опубликованной информации о продукте указан диапазон нагрузки примерно от 500 до 5000 кг в зависимости от выбранного диаметра и модели. Фактическая допустимая нагрузка должна быть подтверждена расчетами для конкретного применения.

Может ли он работать в пыльных складских помещениях?

Да. Продукт разработан с учетом пыленепроницаемости и защиты от коррозии для промышленных условий эксплуатации. Надлежащее уплотнение, очистка и смазка важны для долгосрочной эксплуатации.

Подходит ли он для частого применения в режиме «старт-стоп»?

Да. В его конструкции особое внимание уделяется ударопрочности и усталостным характеристикам для применений, требующих многократного ускорения, замедления, запуска и остановки.

Как выбрать правильную модель?

Обеспечьте необходимую нагрузку, линейную скорость, длину хода, установочные размеры, направление работы, рабочий цикл и условия окружающей среды. Эти параметры позволяют оценить соответствующий диаметр, шаг резьбы, конфигурацию гайки и общие характеристики.

Можно ли настроить шариковый винт?

Да. Maitu предлагает индивидуальные конфигурации, охватывающие размеры, шаг, направление, тип гайки, длину и другие требования для специализированного погрузочно-разгрузочного оборудования.

Каков гарантийный срок?

В опубликованной производителем информации о продукте указан 12-месячный гарантийный срок для проблем с качеством, не связанных с деятельностью человека, при условии соблюдения применимых гарантийных условий.

Вывод: выбор правильной трансмиссии для автоматизированного управления

Правильно выбранный ШВП может напрямую влиять на скорость, стабильность позиционирования, энергоэффективность и стабильность работы погрузочно-разгрузочного оборудования. Шарико-винтовая передача C7 с большим шагом для погрузочно-разгрузочных работ сочетает в себе передачу с большим шагом шага, точность C7, высокопрочную конструкцию и возможности индивидуальной настройки для автоматических транспортных средств, складских штабелеров, погрузочно-разгрузочных роботов, подъемных платформ и автоматизированного логистического оборудования. Для проектов, требующих определенной нагрузки, скорости, хода или конфигурации установки, узнайте больше о шариковинтовой передаче C7 с большим шагом для погрузочно-разгрузочных работ илиcoсвяжитесь с намис требованиями вашего приложения, чтобы обсудить подходящее решение с командой инженеров Maitu.
