Как сверхточные линейные направляющие могут повысить точность, стабильность и надежность в современных системах перемещения

Краткое содержание статьи: Сверхточные линейные направляющиенеобходимы для систем перемещения, требующих исключительно точного позиционирования, плавного хода, высокой жесткости и долгосрочной повторяемости. От полупроводникового оборудования и прецизионных станков до робототехники и медицинских устройств — правильная линейная направляющая может напрямую влиять на качество обработки, стабильность оборудования и эксплуатационные расходы. В этой статье объясняется, как работают сверхточные направляющие, какие характеристики наиболее важны, как сравниваются классы точности и что следует учитывать покупателям при выборе надежного решения от профессионального производителя, такого какМайту.

Оглавление

• Почему важны сверхточные линейные направляющие?
• Какие технические характеристики определяют высокопроизводительную линейную направляющую?
• Как классы точности и допуски влияют на производительность?
• Какие материалы и обработка поверхности обеспечивают долгосрочную точность?
• Где обычно используются сверхточные линейные направляющие?
• Как выбрать правильную линейную направляющую?
• Какой контроль качества следует ожидать покупателям?
• Часто задаваемые вопросы
• Заключительные мысли

Почему важны сверхточные линейные направляющие?

В современной автоматизации линейное движение больше не сводится к простому перемещению компонента из точки А в точку Б. Производство полупроводников, прецизионный контроль, обработка с ЧПУ, робототехника и медицинское оборудование часто требуют повторяемого движения с чрезвычайно небольшими отклонениями. В этих приложениях даже несколько микрометров геометрической погрешности могут повлиять на качество продукции, точность сборки или результаты измерений.

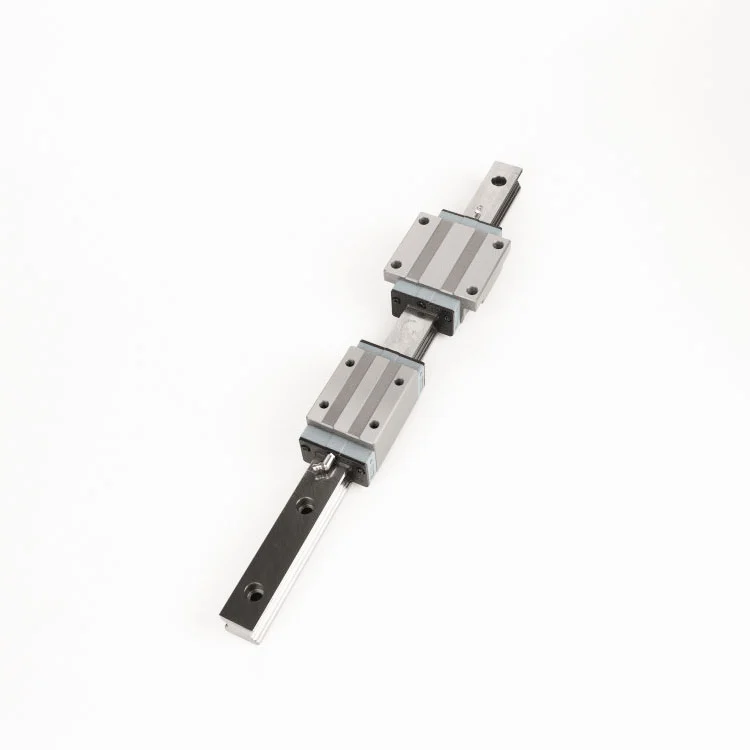

Сверхточные линейные направляющие обеспечивают контролируемое движение качения между направляющей и кареткой. Их оптимизированная геометрия дорожек качения, тщательно отшлифованные монтажные поверхности и контролируемые производственные допуски помогают минимизировать нежелательную вибрацию, изменения положения и механические люфты.

Майту разрабатывает продукты линейного перемещения для требовательных промышленных применений и имеет более чем 12-летний опыт производства прецизионных компонентов и сопутствующих решений. Его сверхточные направляющие спроектированы с учетом жесткости, постоянства размеров, устойчивости к нагрузкам и долгосрочной надежности, что делает их подходящими для систем, в которых обычные линейные направляющие не могут обеспечить достаточную точность.

Поэтому ценность сверхточной направляющей не ограничивается ее размерным допуском. Именно сочетание геометрической точности, свойств материала, поведения предварительной нагрузки, качества установки, смазки, уплотнений и контроля качества определяет реальные характеристики движения.

Какие технические характеристики определяют высокопроизводительную линейную направляющую?

Прецизионную линейную направляющую следует оценивать как полную составляющую движения, а не по одному показателю точности. Несколько технических характеристик вместе определяют его производительность.

Четырехточечный контакт и распределение нагрузки

Оптимизированная структура дорожек качения позволяет распределять приложенные нагрузки по нескольким точкам контакта. Это помогает направляющей более эффективно справляться с радиальными, боковыми и моментными нагрузками, особенно в многоосном оборудовании.

Прецизионные шлифованные поверхности

Отшлифованные дорожки качения и монтажные поверхности способствуют более плавному перемещению каретки и улучшению стабильности размеров. Для своей сверхточной серии компания Maitu указывает шлифованные дорожки качения с шероховатостью поверхности примерно 0,4–0,8 мкм.

Высокая жесткость

Жесткость становится особенно важной, когда направляющая поддерживает тяжелые инструменты, силы резания, модули контроля или многоосные механизмы. Жесткая направляющая может помочь уменьшить деформацию и сохранить стабильность положения при рабочих нагрузках.

Надежное уплотнение и смазка

Загрязнение является серьезной проблемой в системах линейного движения. Встроенные многолабиринтные уплотнения помогают предотвратить попадание загрязнений на тела качения и дорожки качения. Дополнительные решения по смазке могут еще больше снизить требования к техническому обслуживанию во время длительной эксплуатации.

• Стабильное и плавное линейное движение.
• Высокая допустимая нагрузка и моментная нагрузка
• Снижение вибрации во время движения
• Контролируемая точность монтажа и работы
• Защита от пыли и внешних загрязнений
• Увеличенные интервалы технического обслуживания при правильной смазке

Как классы точности и допуски влияют на производительность?

Класс точности определяет, насколько строго контролируются критические размеры и геометрические характеристики. Для приложений, включающих несколько параллельных рельсов или согласованных осей, согласованность между направляющими особенно важна, поскольку небольшие различия в размерах могут накапливаться во время установки и эксплуатации.

Например, производственные данные Maitu предоставляют несколько классов точности, включая N, H, P, SP и UP. Класс UP представляет высшую категорию точности в указанном диапазоне.

Примечание. Показанные значения являются производственными параметрами припуска по высоте и ширине (△H и △W) и должны оцениваться вместе с конкретной конфигурацией направляющих и требованиями применения.

Для систем, требующих синхронизированного движения, выбор более высокого класса точности может обеспечить большую согласованность размеров. Однако высший класс не является автоматически лучшим выбором для каждой машины. Покупатели должны сбалансировать требуемую точность, нагрузку, длину рельса, условия установки, рабочую среду и общую стоимость проекта.

Какие материалы и обработка поверхности обеспечивают долгосрочную точность?

Выбор материала напрямую влияет на твердость, износостойкость, стабильность размеров и срок службы. Высокоуглеродистая хромистая подшипниковая сталь, такая как материал, эквивалентный SUJ2, широко используется для требовательных компонентов, контактирующих с качением, поскольку после соответствующей термической обработки она может достигать высокой твердости.

В серии сверхточных линейных направляющих Maitu используется высокоуглеродистая хромистая подшипниковая сталь с заданной твердостью примерно 58–62 HRC. Прецизионно отшлифованные дорожки качения и контролируемая термообработка помогают создать стабильную контактную поверхность для непрерывной работы.

В зависимости от условий применения также можно рассмотреть возможность обработки поверхности. Черное оксидное и химическое никелирование могут обеспечить дополнительную защиту поверхности и могут быть полезны, когда важным фактором является устойчивость к коррозии или устойчивость к воздействию окружающей среды.

• Базовый материал:Высокоуглеродистая хромистая подшипниковая сталь
• Твердость:Примерно 58–62HRC.
• Финиш гоночной трассы:Примерно Ra 0,4–0,8 мкм.
• Дополнительная защита:Черное оксидное или химическое никелирование.

Где обычно используются сверхточные линейные направляющие?

Чем жестче требования к движению, тем выше потенциальная ценность высокоточных направляющих. Эти компоненты особенно актуальны, когда оборудование должно поддерживать повторяемое позиционирование при непрерывном движении или внешних нагрузках.

Полупроводниковое оборудование

Оборудование для обработки, проверки, дозирования и упаковки вафель может требовать строго контролируемого движения. Стабильная линейная направляющая помогает системам позиционирования сохранять повторяемость и снижать нежелательную вибрацию.

Прецизионные станки

ЧПУ и другое высокоточное обрабатывающее оборудование зависят от компонентов жесткого движения, которые обеспечивают точность резки и повторяемость позиционирования инструмента.

Промышленная робототехника

Линейные оси, используемые в робототехнических системах, могут испытывать изменяющиеся нагрузки и сложные схемы движения. Высокая способность выдерживать моментную нагрузку может помочь сохранить стабильность в многоосных конфигурациях.

Прецизионные измерительные приборы

Измерительное оборудование особенно чувствительно к механическим отклонениям. Плавное движение и контролируемые геометрические допуски могут помочь уменьшить механические источники ошибок измерения.

Медицинское оборудование

Медицинское производство и точные инструменты часто требуют надежного позиционирования, контролируемого движения и соответствующей защиты поверхности. При выборе направляющих следует учитывать как механические характеристики, так и экологические требования.

Как выбрать правильную линейную направляющую?

Выбор направляющей только на основании заявленного класса точности может привести к неподходящей конструкции. Лучшим подходом является оценка всей рабочей среды и механических требований.

1. Определите необходимую точность позиционирования:Определите целевую точность, повторяемость и допустимое геометрическое отклонение.
2. Рассчитаем статические и динамические нагрузки:Учитывайте полезную нагрузку, ускорение, силу резания, моментные нагрузки и распределение нагрузки.
3. Проверьте длину рельса:К более длинным рельсам могут предъявляться другие требования к допускам, поэтому длину и класс точности следует оценивать вместе.
4. Оцените условия окружающей среды:Учитывайте пыль, влажность, температуру, коррозионные вещества и требования к чистым помещениям.
5. Выберите подходящую смазку:Правильная смазка необходима для снижения трения и поддержания стабильных характеристик качения.
6. Подтвердите правильность установки:Даже очень точная направляющая не может компенсировать неправильно обработанную или плохо выровненную монтажную поверхность.
7. Запросить документацию по проверке:Отчеты о технических проверках предоставляют полезные доказательства того, что поставляемые компоненты соответствуют согласованным спецификациям.

Для проектов с высокими требованиями инженеры должны также учитывать конфигурацию каретки, предварительную нагрузку, метод монтажа, параллельность рельсов, взаимодействие системы привода и ожидаемый цикл обслуживания, прежде чем дорабатывать спецификацию.

Какой контроль качества следует ожидать покупателям?

Прецизионные компоненты требуют измеримого контроля качества, а не только визуального контроля. Профессиональный поставщик должен иметь процессы, охватывающие сырье, термообработку, шлифовку, проверку размеров, эксплуатационные характеристики и окончательную проверку.

Майту заявляет, что в ее производственном процессе используется отслеживание качества на основе ERP, начиная с хранения высокоуглеродистой хромсодержащей стали и заканчивая термообработкой, прецизионным шлифованием и окончательным контролем. Направляющие также подвергаются проекции профиля, оценке шума и проверке нагрузки, при этом для заказа предоставляется контрольная документация.

Этот подход важен для OEM-производителей и инженерных групп, поскольку отслеживаемые данные проверок могут использоваться для поддержки входного контроля качества, проектной документации и принятия решений по долгосрочному техническому обслуживанию.

Майту также сообщает о более чем 16 000 спецификациях прецизионных ходовых винтов и линейных компонентов, разработанных с момента начала работы в Сучжоу, а также об опыте обслуживания более 5 000 клиентов по всему миру. Ее производственные ресурсы включают предприятия в Сучжоу и Дунгуане, позволяющие выполнять как небольшие объемы продукции, так и более крупные производственные заказы.

Часто задаваемые вопросы

Что такое сверхточные линейные направляющие?

Сверхточные линейные направляющие — это высокоточные компоненты линейного перемещения, предназначенные для применений, требующих контролируемого позиционирования, плавного перемещения, высокой жесткости и постоянных геометрических допусков. Они обычно используются в полупроводниковом оборудовании, прецизионных станках, робототехнике, измерительном оборудовании и медицинском производстве.

Чем линейные направляющие класса UP отличаются от стандартных?

Направляющие класса UP изготавливаются с более жесткими припусками на размеры, чем стандартные марки. Например, указанные производственные параметры Maitu показывают припуск △H и △W в размере 2 мкм для рельсов класса UP длиной до 500 мм. Фактическое соответствие марки зависит от всей конструкции машины и требуемой точности.

Какой материал обычно используется для изготовления высокоточных линейных направляющих?

Высокоуглеродистая хромистая подшипниковая сталь обычно выбирается для требовательных приложений с линейным движением, поскольку после термообработки она может достичь высокой твердости и износостойкости. Для своей сверхточной серии компания Maitu использует материал, эквивалентный SUJ2, с твердостью примерно 58–62 HRC.

Как можно увеличить срок службы линейных направляющих?

Правильная установка, соответствующий предварительный натяг, подходящая смазка, контроль загрязнения, правильное распределение нагрузки и регулярные проверки – все это способствует увеличению срока службы. Герметичные направляющие и соответствующая обработка поверхности могут обеспечить дополнительную защиту в сложных условиях эксплуатации.

Подходят ли сверхточные направляющие для чистых помещений или полупроводниковой промышленности?

Они могут подойти, если конфигурация направляющих, смазка, уплотнение, обработка поверхности и требования к чистоте правильно соответствуют условиям применения. Для чувствительных сред покупатели должны обсудить с поставщиком требования к материалам, покрытию, смазке, контролю частиц и проверке перед заказом.

Заключительные мысли

Сверхточные линейные направляющие играют решающую роль в приложениях, где точность перемещения, жесткость, повторяемость и надежность напрямую влияют на производительность оборудования. Выбор правильного решения требует большего, чем просто сравнение номинальных классов точности. Качество материала, отделка дорожек качения, распределение нагрузки, уплотнение, смазка, условия установки, процедуры проверки и требования к применению следует рассматривать вместе.

Обладая более чем 12-летним опытом в области прецизионных технологий линейного перемещения, широким ассортиментом продукции, подробными параметрами производства и отслеживаемыми процессами контроля качества, Maitu предлагает решения для линейных направляющих для требовательных промышленных применений. Если вы оцениваете направляющие для оборудования с ЧПУ, полупроводникового оборудования, робототехники, прецизионных измерений или медицинского производства, узнайте больше о сверхточных линейных направляющих исвязаться с намичтобы обсудить ваши требования к точности, нагрузке, длине рельса, окружающей среде и требованиям к настройке.
