Почему высокоскоростная шарико-винтовая передача C7 для роботов является разумным выбором для быстрой и надежной автоматизации

Краткое содержание статьи: The C7 Высокоскоростная большая шарико-винтовая передача со свинцовым прокатом для роботовразработан для обеспечения эффективной, стабильной и экономичной линейной передачи для промышленных робототехнических систем. ПроизводительМайтуЭта катаная ШВП с большим шагом сочетает в себе точность C7, высокую эффективность передачи, оптимизированную технологию прокатки и гибкую настройку для поддержки требовательных приложений, таких как роботизированная обработка, укладка на поддоны, сборка, сортировка и автоматическое позиционирование.

Оглавление

1. Что такое высокоскоростная шарико-винтовая передача C7 большого размера для роботов?
2. Почему большой шаг важен для роботизированного движения?
3. Каковы основные характеристики шарико-винтовой передачи C7?
4. Каковы основные параметры продукта?
5. Как это может улучшить производительность робота?
6. Где можно использовать этот шариковый винт?
7. Как правильно выбрать шарико-винтовую передачу?
8. Как продлить срок службы шарико-винтовой передачи?
9. Почему стоит выбрать Maitu в качестве поставщика шариковых винтов в Китае?
10. Часто задаваемые вопросы
11. Заключение

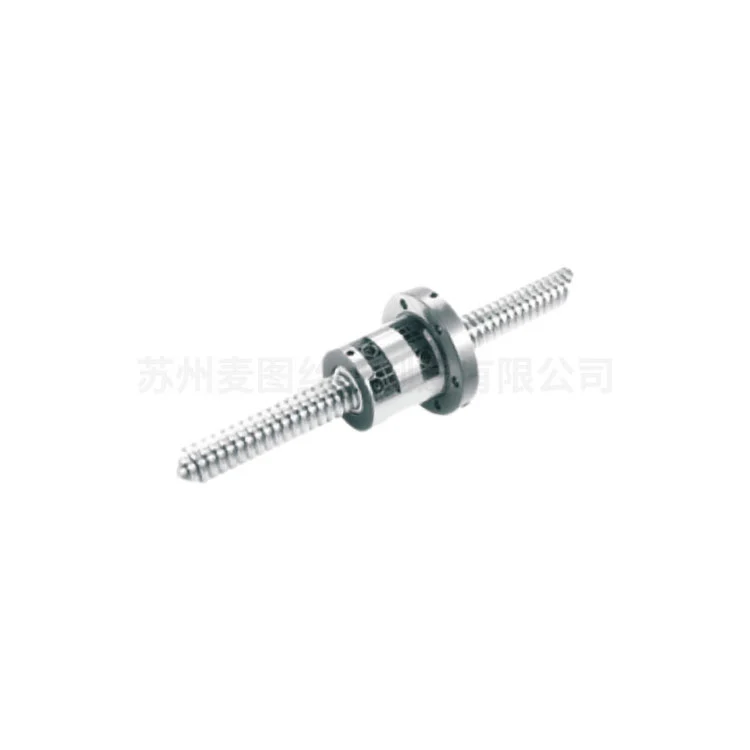

Что такое высокоскоростная шарико-винтовая передача C7 большого размера для роботов?

A C7 Высокоскоростная большая шарико-винтовая передача со свинцовым прокатом для роботовпредставляет собой компонент механической передачи, который преобразует вращательное движение двигателя в контролируемое линейное движение. Он использует рециркулирующие шарики между винтовым валом и гайкой для уменьшения трения скольжения и повышения эффективности трансмиссии. Такая конструкция делает ШВП особенно подходящим для оборудования автоматизации, которое выполняет повторяющиеся, точные и относительно быстрые линейные движения.

Для роботизированных систем конфигурация C7 обеспечивает практический баланс между производительностью позиционирования, скоростью, эффективностью производства и общей стоимостью оборудования. Вместо того, чтобы стремиться к максимально возможной точности независимо от стоимости, ШВП C7 хорошо подходят для общей промышленной автоматизации, где надежное движение и повторяемость важнее, чем сверхточное позиционирование.

Конфигурация с большим шагом особенно ценна, когда роботу необходимо переместиться на относительно большое расстояние за короткий период времени. Поскольку больший ход позволяет гайке перемещаться дальше при каждом обороте винта, система передачи может достигать более высокого линейного перемещения, не требуя от двигателя работы на неоправданно высоких скоростях вращения.

Почему большой шаг важен для роботизированного движения?

Шаг — это линейное расстояние, которое проходит гайка ШВП за один полный оборот винта. Таким образом, свинец оказывает прямое влияние на взаимосвязь между скоростью двигателя и линейной скоростью.

Например, если две шарико-винтовые передачи работают с одинаковой скоростью вращения, но одна из них имеет больший ход, винт с большим шагом будет производить большее линейное смещение за оборот. Эта характеристика ценна для роботов, которые часто выполняют быстрые движения вперед и назад.

Конструкция с большим выводом может обеспечить несколько практических преимуществ:

• Более быстрое линейное перемещение:С каждым оборотом двигателя можно преодолеть большее расстояние.
• Снижение потребности в ротации:Двигатель может достигать требуемой линейной скорости при более низких оборотах в минуту.
• Более короткое время цикла:Более быстрое движение может повысить производительность при повторяющейся автоматизации.
• Эффективное длинноходовое движение:Большие выводы подходят для механизмов, требующих значительного линейного перемещения.
• Повышенная эффективность системы:Уменьшение ненужного вращения двигателя может помочь оптимизировать всю систему трансмиссии.

Однако выбор большего отведения не означает автоматически лучшего результата. Инженеры также должны учитывать грузоподъемность, ускорение, крутящий момент двигателя, точность позиционирования, длину хода, диаметр винта, критическую скорость и условия установки. Правильную конфигурацию всегда следует выбирать в соответствии со всем механизмом робота.

Каковы основные характеристики шарико-винтовой передачи C7?

C7 Precision для общей промышленной автоматизации

Прецизионность C7 — это практичный вариант для роботизированных приложений, требующих надежного позиционирования без более высоких затрат, связанных с сверхточными компонентами передачи. Он особенно подходит для погрузочно-разгрузочных работ, транспортировки, сортировки, паллетирования и других общих процессов автоматизации.

Передача с большим свинцом

Конструкция с большим шагом оптимизирована для быстрого линейного перемещения. Maitu может предоставить конфигурации с большим выводом для приложений, где важными целями проектирования являются быстрое позиционирование и высокая эффективность перемещения.

Технология производства холоднокатаного проката

Катаные ШВП изготавливаются путем формирования профиля резьбы посредством контролируемого процесса прокатки. По сравнению с прецизионным шлифованием, прокатка может обеспечить эффективный производственный процесс в тех случаях, когда достаточна производительность уровня C7. Это делает катаные ШВП привлекательными для проектов автоматизации, которым необходимо сбалансировать производительность и стоимость закупок.

Эффективная рециркуляция шариков

Контакт качения между шариками, дорожкой качения винта и гайкой снижает трение по сравнению с обычными скользящими винтовыми механизмами. Правильная циркуляция шариков способствует плавному движению, эффективной передаче мощности и стабильной работе.

Гибкая настройка

Для разных конструкций роботов требуются разные диаметры валов, значения шага, эффективная длина, конфигурация гаек, обработка концов и условия предварительного натяга. Maitu поддерживает индивидуальные решения с шариковыми винтами в соответствии с конструкцией оборудования и требованиями применения.

Подходит для высокочастотного движения

Промышленные роботы могут выполнять тысячи повторяющихся движений во время непрерывного производства. Правильно выбранная катаная ШВП может обеспечить механическую стабильность, необходимую для частого возвратно-поступательного движения, а также помогает производителям контролировать стоимость компонентов автоматизации.

Каковы основные параметры продукта?

В следующей таблице представлена ​​типичная информация о конфигурации катаных ШВП C7 с большим шагом, используемых в робототехнике и автоматизации. Точные технические характеристики должны быть подтверждены в соответствии с требуемой конструкцией и условиями работы.

При заказе ШВП покупатели должны указать необходимый ход, нагрузку, линейную скорость, ускорение, скорость двигателя, установочные размеры, рабочую среду и ожидаемые условия эксплуатации. Эти параметры позволяют поставщику рекомендовать технически подходящую конфигурацию, а не просто выбирать винт по диаметру или шагу.

Как это может улучшить производительность робота?

Общая производительность робота сильно зависит от эффективности его системы движения. Правильно выбранная ШВП с большим шагом может способствовать более быстрому и стабильному линейному движению, сохраняя при этом экономичную механическую конструкцию.

• Более высокая эффективность движения:Большие значения шага обеспечивают большее линейное смещение за оборот.
• Более быстрое позиционирование:Быстрое линейное перемещение может сократить ненужное ожидание между роботизированными операциями.
• Стабильное повторяющееся движение:Рециркуляция шариков обеспечивает плавное движение во время повторяющихся циклов.
• Экономичная автоматизация:Технология прокатки C7 может быть более экономичной, чем использование компонентов более высокой точности, когда точность уровня C5 не требуется.
• Гибкая системная интеграция:Различные диаметры винтов, выводы, типы гаек и конфигурации концов могут быть адаптированы к конкретному оборудованию.
• Потенциально более низкие обороты двигателя:Большой шаг позволяет достичь требуемой линейной скорости с меньшим количеством оборотов винта.

Эти характеристики делают продукт особенно актуальным для производителей, разрабатывающих роботизированные системы, где производительность, надежность и совокупная стоимость владения должны учитываться вместе.

Где можно использовать этот шариковый винт?

Промышленные погрузочно-разгрузочные роботы

Манипуляторы-роботы часто перемещают продукцию между конвейерами, рабочими станциями, складскими помещениями и технологическим оборудованием. Шарико-винтовая передача с большим шагом может поддерживать быстрое линейное движение там, где требуется быстрая передача.

Роботы-паллетизаторы

Операции по паллетированию включают повторяющиеся позиционирующие и подъемные движения. Надежная линейная передача может помочь поддерживать постоянство циклов во время непрерывного производства.

Автоматизированное сборочное оборудование

Системы сборки часто требуют повторяемого перемещения между несколькими станциями. ШВП C7 могут стать подходящим решением для передачи там, где не требуется предельная точность на микронном уровне.

Сортировочные системы

Высокоскоростное сортировочное оборудование выигрывает от быстрого возвратно-поступательного движения. Конфигурация с большим шагом может помочь сократить время, необходимое для повторного линейного перемещения.

Системы обработки материалов

Автоматизированному погрузочно-разгрузочному оборудованию может потребоваться перемещение с длинным ходом в сочетании со значительной грузоподъемностью. Диаметр шарико-винтовой передачи, ход винта, конфигурация гайки и опорная конструкция могут быть выбраны в соответствии с фактическими требованиями к нагрузке и перемещению.

Общее оборудование для автоматизации

Помимо роботов, катаные ШВП с большим шагом также можно рассматривать для автоматизированных платформ, передаточных модулей, упаковочного оборудования, линейных приводов и другого оборудования, требующего эффективной поворотно-поступательной передачи.

Как правильно выбрать шарико-винтовую передачу?

Выбор правильной ШВП требует большего, чем просто сравнение цен на продукцию. Надежный процесс выбора должен начинаться с механических требований всего приложения.

1. Определите необходимый ход:Определите фактическое расстояние линейного перемещения и доступное пространство для установки.
2. Рассчитаем рабочую нагрузку:Учитывайте полезную нагрузку, движущиеся компоненты, силы ускорения и внешние нагрузки.
3. Определите целевую скорость:Сопоставьте желаемую линейную скорость с доступной частотой вращения двигателя и выбранным проводом.
4. Проверьте ускорение и замедление:Роботизированные циклы старт-стоп могут создавать значительные динамические силы.
5. Подтвердите требования к точности:Определите, достаточна ли точность C7 для задачи позиционирования робота.
6. Выберите конфигурацию гайки:Учитывайте стандартные гайки, фланцевые гайки, двойные гайки, предварительный натяг и доступное монтажное пространство.
7. Оцените окружение:Пыль, влага, температура, химикаты и загрязнения могут повлиять на герметичность и обработку поверхности.
8. Подтвердите выравнивание установки:Правильная соосность и поддержка необходимы для стабильной работы ШВП.

Для OEM-проектов предоставление полных технических чертежей и рабочих параметров китайскому производителю ШВП может сделать процесс выбора более эффективным и снизить риск несоответствия компонентов.

Как продлить срок службы шарико-винтовой передачи?

Даже высококачественная ШВП требует правильной установки и обслуживания. Следующие методы могут помочь поддерживать стабильную производительность на протяжении всего срока службы:

• Используйте подходящую смазку и соблюдайте подходящий график смазки.
• Оберегайте узел винта и гайки от чрезмерной пыли, стружки и загрязнений.
• Регулярно проверяйте защитные уплотнения на предмет износа или повреждений.
• Во время планового технического обслуживания проверяйте соосность вала и условия монтажа.
• Избегайте превышения номинальных условий нагрузки, скорости или ускорения.
• Следите за необычной вибрацией, шумом, повышением температуры или изменениями в поведении при позиционировании.
• Осмотрите подключенные подшипники, муфты и опорные конструкции вместе с шарико-винтовой парой.

Правильная установка особенно важна для роботизированных систем, поскольку частое ускорение и замедление могут усилить последствия смещения или недостаточной поддержки. Профилактическое обслуживание также может помочь выявить износ до того, как он повлияет на качество продукции.

Почему стоит выбрать Maitu в качестве поставщика шариковых винтов в Китае?

Компания Maitu специализируется на производстве ШВП и решениях для линейного перемещения, имея опыт работы с катаными ШВП, прецизионными ШВП, гайками по индивидуальному заказу и конфигурациями для конкретного применения. Компания предоставляет решения для автоматизации, станков с ЧПУ, робототехники и других приложений линейного движения.

Для покупателей, ищущихC7 Высокоскоростная большая шарико-винтовая передача со свинцовым прокатом для роботовЦенность Maitu не ограничивается поставкой стандартных механических компонентов. Компания может оказать поддержку клиентам в выборе спецификации, конфигурации гаек, индивидуальной настройке выводов, торцевой обработке, регулировке предварительного натяга, сборке, тестировании, упаковке и доставке.

Производственный процесс Maitu охватывает ключевые этапы, такие как подготовка материала, прокатка, термообработка, механическая обработка, сборка, проверка и окончательное тестирование. Такой интегрированный подход может помочь клиентам обеспечить большую согласованность между индивидуальными спецификациями и готовой продукцией.

Компания также предлагает различные классы точности и конфигурации ШВП для различных требований применения. Для производителей роботов и интеграторов средств автоматизации такая гибкость может быть особенно полезна, когда стандартный компонент каталога не совсем соответствует доступному пространству для установки или требованиям к перемещению.

Работая напрямую со специализированнымКитайский производитель и поставщикOEM-клиенты могут обсудить технические параметры перед производством и разработать конфигурацию ШВП на основе реальной архитектуры робота вместо того, чтобы адаптировать машину к стандартному компоненту.

Часто задаваемые вопросы

В чем основное преимущество ШВП с большим шагом для роботов?

Основным преимуществом является больший линейный ход на один оборот винта. Это делает шариковые винты с большим шагом полезными для робототехнических систем, которые отдают предпочтение быстрому линейному движению и коротким рабочим циклам.

Подходит ли точность C7 для промышленных роботов?

Да. Точность C7 может подойти для промышленных роботов общего назначения, погрузочно-разгрузочных систем, сортировочного оборудования, машин для укладки на поддоны и приложений автоматического позиционирования, где не требуется сверхвысокая точность позиционирования.

В чем разница между катаной и шлифованной ШВП?

Катаная ШВП изготавливается путем формирования профиля резьбы в процессе прокатки, а шлифованная ШВП - с помощью прецизионного шлифования. ШВП часто выбираются, когда производителям необходим эффективный баланс между точностью, эффективностью производства, долговечностью и стоимостью.

Может ли Maitu настроить шариковинтовую передачу C7 с большим шагом?

Да. Персонализация может включать ход, диаметр вала, эффективную длину, тип гайки, предварительный натяг, обработку концов и другие механические требования. Клиенты должны предоставить технические чертежи или подробные рабочие параметры для инженерной оценки.

Какую информацию я должен предоставить при запросе ценового предложения?

Важная информация включает диаметр винта, шаг шага, эффективный ход, общую длину, нагрузку, требуемую линейную скорость, ускорение, скорость двигателя, метод монтажа, тип гайки, требования к точности, рабочую среду и количество. Технический чертеж полезен при выполнении индивидуальных заказов.

Можно ли использовать шарико-винтовую передачу C7 для высокоскоростного возвратно-поступательного движения?

Да, при условии, что выбранный диаметр, шаг резьбы, опорная конструкция, смазка, двигатель и условия эксплуатации являются подходящими. Высокоскоростные приложения следует оценивать как полную систему передачи, а не только на основе шарико-винтовой передачи.

Заключение

The C7 Высокоскоростная большая шарико-винтовая передача со свинцовым прокатом для роботовобеспечивает практическое сочетание эффективной передачи, движения с большим шагом, точности C7, гибкой настройки и экономичного производства для промышленной автоматизации. Он может быть эффективным выбором для манипулирования роботами, системами укладки на поддоны, сортировочным оборудованием, сборочным оборудованием, системами транспортировки материалов и другими приложениями, где важно быстрое и повторяемое линейное движение.

Для OEM-производителей, интеграторов средств автоматизации и производителей промышленного оборудования ключом к достижению надежной работы является выбор правильного сочетания шага, диаметра, конфигурации гайки, предварительного натяга, хода, грузоподъемности и характеристик двигателя. Если вы разрабатываете новую роботизированную трансмиссионную систему или ищете надежного поставщика ШВП в Китае для существующего проекта,связаться с намичтобы обсудить ваши требования к применению и позволить компании Maitu помочь вам разработать подходящее решение для катаной шарико-винтовой передачи C7 с большим шагом.
