Как трапециевидный винт Acme используется в промышленных системах перемещения?

Аннотация к статье

Трапециевидные винты Acmeиграют решающую роль в передаче линейного движения в промышленной автоматизации, механическом оборудовании и системах точного позиционирования. В этой статье представлено подробное, технически обоснованное объяснение того, как трапециевидные винты Acme структурированы, определены и применяются в реальных инженерных средах. Обсуждение сосредоточено на принципах проектирования, размерных параметрах, поведении нагрузки, вариантах материалов, производственных стандартах и ​​долгосрочных направлениях развития. Часто задаваемые технические вопросы рассматриваются в краткой форме вопросов и ответов для разъяснения общих инженерных проблем. Контент структурирован так, чтобы соответствовать профессиональным привычкам чтения и глобальным стандартам поисковой оптимизации.

Оглавление

• 1. Как трапециевидный винт Acme обеспечивает линейное движение?
• 2. Как определяются и разрабатываются трапециевидные винты Acme?
• 3. Как трапециевидные винты Acme применяются на практике?
• 4. Как трапециевидные винты Acme будут развиваться в системах движения будущего?

1. Как трапециевидный винт Acme обеспечивает линейное движение?

Трапециевидный винт Acme — это компонент передачи мощности, предназначенный для преобразования вращательного движения в линейное смещение посредством точно обработанного трапециевидного профиля резьбы. В отличие от стандартных креплений, этот тип винта рассчитан на устойчивые осевые нагрузки, предсказуемое управление движением и повторяемую точность позиционирования. Трапециевидная геометрия предлагает сбалансированный компромисс между механической прочностью, технологичностью и эффективностью, что делает ее широко применяемой как в тяжелых, так и в высокоточных средах.

Угол резьбы, обычно стандартизованный на уровне 29 градусов для профилей Acme или 30 градусов для метрической трапециевидной резьбы, обеспечивает стабильный контакт между винтом и ответной гайкой. Такая геометрия снижает радиальное напряжение, сохраняя при этом достаточную площадь контакта с поверхностью для равномерного распределения нагрузок. В результате трапециевидные винты Acme обычно выбираются там, где требуется контроль люфта, умеренная эффективность и механические самоблокирующиеся характеристики.

С инженерной точки зрения линейное движение достигается за счет того, что крутящий момент, приложенный к валу винта, заставляет гайку перемещаться по ходу резьбы. Шаг и шаг напрямую определяют скорость перемещения, разрешение и поведение нагрузки. Эти параметры тщательно выбираются на основе системных требований, таких как длина хода, рабочий цикл и воздействие окружающей среды.

2. Как определяются и разрабатываются трапециевидные винты Acme?

Точные спецификации необходимы для обеспечения надежной работы трапециевидного винта Acme на протяжении всего срока службы. Параметры определяются в соответствии с международными стандартами, такими как ANSI B1.5 или DIN 103, в зависимости от региональных требований и требований применения. В следующей таблице представлены часто упоминаемые технические параметры, используемые инженерами при выборе и проектировании.

Инженерные соображения также включают качество поверхности, термообработку и совместимость смазок. Шлифовальные винты выбираются для более высокой точности позиционирования, тогда как катаные винты предпочитаются из-за экономической эффективности и повышенной усталостной прочности. Процесс выбора объединяет механические расчеты, экологические ограничения и долгосрочное планирование технического обслуживания.

3. Как трапециевидные винты Acme применяются на практике?

В промышленных условиях трапециевидные винты Acme используются в станках, подъемных системах, приводах клапанов, упаковочном оборудовании и автоматизированных сборочных линиях. Присущая им самоблокирующаяся способность делает их пригодными для удержания вертикальных грузов без дополнительных тормозных механизмов. Эта характеристика упрощает конструкцию системы, одновременно повышая эксплуатационную безопасность.

Следующие часто задаваемые вопросы касаются общих технических проблем, возникающих во время спецификации и эксплуатации.

Вопрос: Как грузоподъемность зависит от диаметра винта?
A: Грузоподъемность нелинейно увеличивается с диаметром винта из-за большей площади поперечного сечения и улучшенной устойчивости к короблению. Инженеры должны оценить как пределы осевого напряжения, так и критическую длину потери устойчивости, чтобы обеспечить безопасную работу при сжимающих нагрузках.

Вопрос: Как контролируется люфт в системах с трапециевидными винтами Acme?

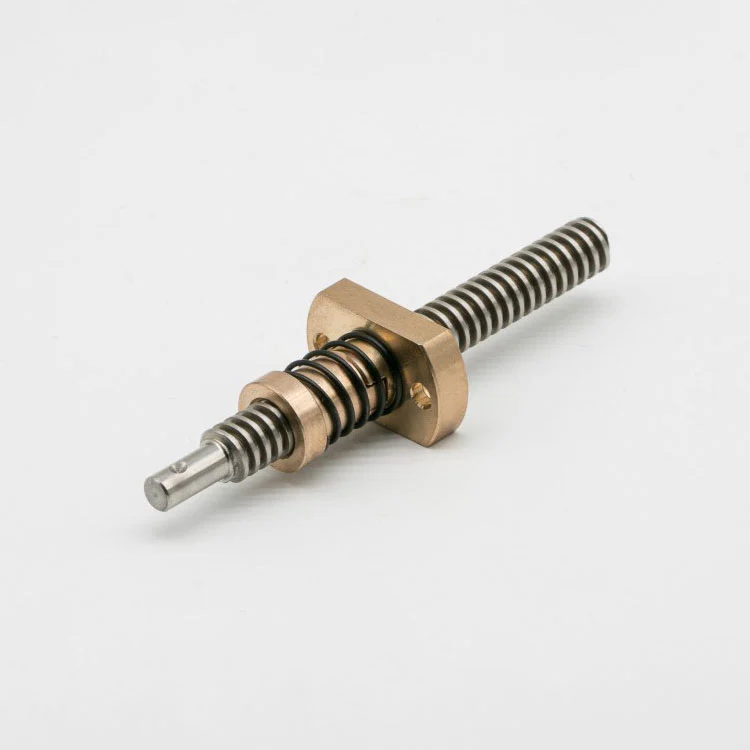

Ответ: Люфт обычно уменьшается за счет использования разъемных гаек, противолюфтовых гаек или сборок с двумя гайками с предварительным натягом. Сочетание материалов и контролируемые производственные допуски дополнительно способствуют стабильной точности позиционирования.

Вопрос: Как смазка влияет на срок службы?
Ответ: Правильная смазка сводит к минимуму фрикционный износ между винтом и гайкой, снижает рабочую температуру и увеличивает интервалы обслуживания. Выбор смазочного материала зависит от скорости, нагрузки и воздействия окружающей среды, например, пыли или влаги.

На стабильность характеристик также влияют точность центровки и жесткость крепления. Несоосность приводит к неравномерному контакту резьбы, ускоряя локальный износ и снижая плавность хода. Таким образом, интеграция на уровне системы так же важна, как и спецификация на уровне компонентов.

4. Как трапециевидные винты Acme будут развиваться в системах движения будущего?

Поскольку системы автоматизации требуют более высокой надежности и меньших затрат на техническое обслуживание, трапециевидные винты Acme продолжают развиваться благодаря достижениям материаловедения и технологиям точного производства. Улучшенные составы сплавов, поверхностные покрытия и композитные материалы гаек продлевают срок службы, одновременно снижая коэффициенты трения.

Цифровое производство и технологии шлифования с ЧПУ обеспечивают более жесткие допуски и более стабильную геометрию резьбы. Эти разработки поддерживают интеграцию в полуавтоматические и интеллектуальные механические системы, где предсказуемое линейное движение остается важным. В то время как альтернативные технологии, такие как шарико-винтовые передачи, доминируют в высокоскоростных приложениях, трапециевидные винты сохраняют свою актуальность там, где приоритетными являются надежность, контроль затрат и самоблокирующиеся характеристики.

В этом контексте производители с глубоким инженерным опытом и возможностями вертикального производства играют все более важную роль в поддержке индивидуальных спецификаций и стабильных цепочек поставок.

Сучжоу Майтупродолжает концентрироваться на прецизионных решениях для трапециевидных винтов Acme, которые соответствуют развивающимся промышленным стандартам и требованиям приложений. Посредством оптимизации материалов, управления процессами и проектирования с учетом особенностей применения бренд поддерживает системы перемещения, которым требуется надежность и долгосрочная ценность.

Для получения подробной технической консультации, индивидуальных спецификаций или рекомендаций для конкретного применения заинтересованным сторонам рекомендуется обращаться по адресу:связаться с намиобсудить требования проекта и инженерные цели.
