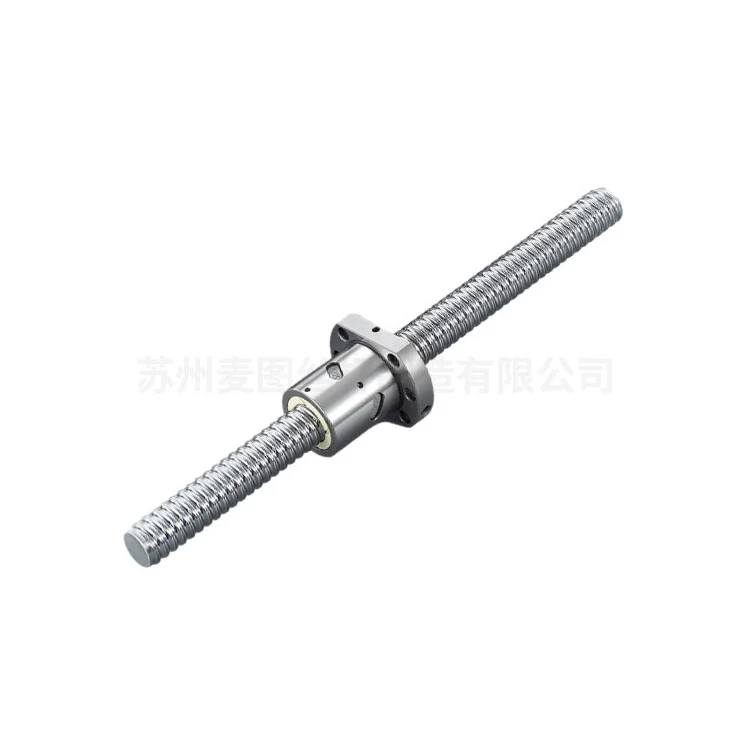

Шарико-винтовая передача с двойной гайкой

Качественные катаные шарико-винтовые пары Maitu с двойной гайкой, основанные на основных инженерных концепциях, основаны на механизме качения и контакта: шарикоподшипники с рециркуляцией снижают трение между валом винта и гайкой до минимума. Эта инновационная конструкция значительно превосходит трапециевидные ходовые винты, обеспечивая механический КПД 90 % и выше. Таким образом, он стал незаменимым выбором для приложений, где точность, надежность и экономия энергии не подлежат обсуждению.

Технические характеристики

1. Резьба на винте создается методом прецизионной холодной прокатки. Этот процесс повышает твердость поверхности и обеспечивает равномерную зернистую структуру, сохраняя при этом затраты на управляемом производстве при средних и больших объемах производства.

2. Гайка имеет компактную конструкцию, оснащенную каналами возврата шариков и дефлекторами. Такая установка гарантирует плавную рециркуляцию шариков даже при изменяющихся нагрузках и рабочих скоростях.

3.Выбираемые решения по предварительной нагрузке, такие как конфигурации с двумя гайками или смещенные выводы, эффективно устраняют осевой люфт, обеспечивая исключительную повторяемость положения для сложных задач.

4. Изготовлено в строгом соответствии со стандартами ISO 3408 и JIS B1192, что обеспечивает постоянную точность размеров и надежную работу всех устройств.

Ключевые преимущества производительности

Процесс холодной прокатки создает сжимающие остаточные напряжения на поверхности шнека, что приводит к заметным улучшениям в трех критических областях:

1. Увеличенный усталостный срок службы: повышенная долговечность в условиях динамической нагрузки, номинальный срок службы рассчитывается в соответствии с формулой срока службы L10, соответствующей отраслевому стандарту.

2. Превосходная жесткость: оптимизированные характеристики жесткости делают этот шариковый винт идеальным для применений, требующих быстрого реагирования и минимальной деформации конструкции.

3. Плавная и тихая работа. Высококачественная обработка поверхности (со значениями Ra обычно ≤ 0,4 мкм) сводит к минимуму вибрацию и снижает рабочий шум, повышая общую производительность системы.

Характеристики материала

Области применения

Станки с ЧПУ и промышленная робототехника

Аэрокосмические исполнительные системы

Медицинское визуализирующее и автоматизированное диагностическое оборудование

Обработка полупроводниковых пластин и литография

Линии сборки аккумуляторов для электромобилей

Наши шарико-винтовые пары с двойной гайкой проходят строгие испытания на точность позиционирования. И это может обеспечить соответствие промышленным классам точности (C3-C7). Сочетая экономичность накатанной резьбы и производительность шарико-винтовой передачи, этот продукт представляет собой оптимальное решение для отраслей автоматизации, где важны точность, долговечность и совокупная стоимость владения.

Параметры производства

Почему стоит выбрать Maitu для своих нужд?

Инженерное совершенство и проверенная репутация:

Обладая более чем 12-летним опытом специализированного производства (основанным на 20-летнем опыте работы в Шанхае), Maitu успешно поставила более 16 000 типов винтовых конфигураций. Мы не просто продаем детали; Мы предоставляем решения для управления движением, подкрепленные опытом обслуживания более 5000 клиентов по всему миру.

Точность с нулевым люфтом благодаря технологии двойной гайки:

Наши шарико-винтовые пары с двойной гайкой разработаны для устранения осевого люфта за счет выбора решений по предварительному натягу. В отличие от стандартных одинарных гаек, наша конфигурация с двумя гайками обеспечивает превосходную повторяемость положения и повышенную жесткость, что делает их оптимальной и экономичной альтернативой дорогим шлифовальным винтам для требований точности C5-C7.

Превосходная целостность материала и качество поверхности:

Мы используем высокоуглеродистую хромистую сталь SCM435/SNCM220, закаленную до твердости HRC 58-62. В сочетании с прецизионной технологией холодной прокатки и чистотой поверхности Ra ≤ 0,4 мкм наши винты обеспечивают увеличенный усталостный срок службы L10 и механический КПД, превышающий 90 %, что значительно снижает совокупную стоимость владения (TCO).

Расширенная отслеживаемость посредством собственной разработки ERP:

Качество – это наука, а не совпадение. Maitu использует запатентованную ERP-систему для отслеживания каждого этапа производства — от термической обработки сырья до финальных динамических испытаний. Это гарантирует, что каждая поставка строго соответствует стандартам ISO 3408 и JIS B1192, обеспечивая нашим клиентам полную прозрачность и стабильное качество.

Часто задаваемые вопросы

1. Как компания Maitu обеспечивает точность катаной ШВП по сравнению с шлифованной?

В то время как шлифовальные винты традиционно используются для сверхвысокой точности, передовая технология холодной прокатки Maitu в сочетании с нашей системой предварительного натяга двойной гайки позволяет нам достигать классов точности от C5 до C7. Это высокопроизводительное решение по значительно более низкой цене, идеально подходящее для автоматизации и робототехники, где точность и бюджет являются решающими факторами.

2. Можете ли вы выполнить индивидуальную торцевую обработку в соответствии с нашими чертежами САПР?

Да. У нас есть 10 специализированных производственных линий, оснащенных высокоточными токарными станками с ЧПУ специально для индивидуальной торцевой обработки. Независимо от того, требуются ли для вашего применения специальные канавки для стопорных колец, валы со шпонками или резьбовые концы, мы гарантируем, что обработка будет концентрична дорожке шарика, чтобы предотвратить вибрацию и преждевременный износ.

3. Каково типичное время выполнения оптовых заказов и индивидуальных заказов OEM?

Благодаря расположению двух заводов в Сучжоу и Дунгуане мы поддерживаем высокие производственные мощности. Мы располагаем значительным запасом прокатных валов стандартных спецификаций. Для OEM-модификаций, как только чертеж будет подтвержден с помощью нашего рабочего процесса, контролируемого ERP, мы обеспечиваем оптимизированный график производства, чтобы обеспечить своевременную доставку даже для больших объемов заказов.

4. Как вы гарантируете качество и производительность ШВП перед отправкой?

Каждая катаная шарико-винтовая передача Maitu с двойной гайкой проходит строгий протокол проверки. Сюда входят испытания на твердость поверхности, проверка размеров (в соответствии со стандартом ISO 3408) и испытания на плавность хода.

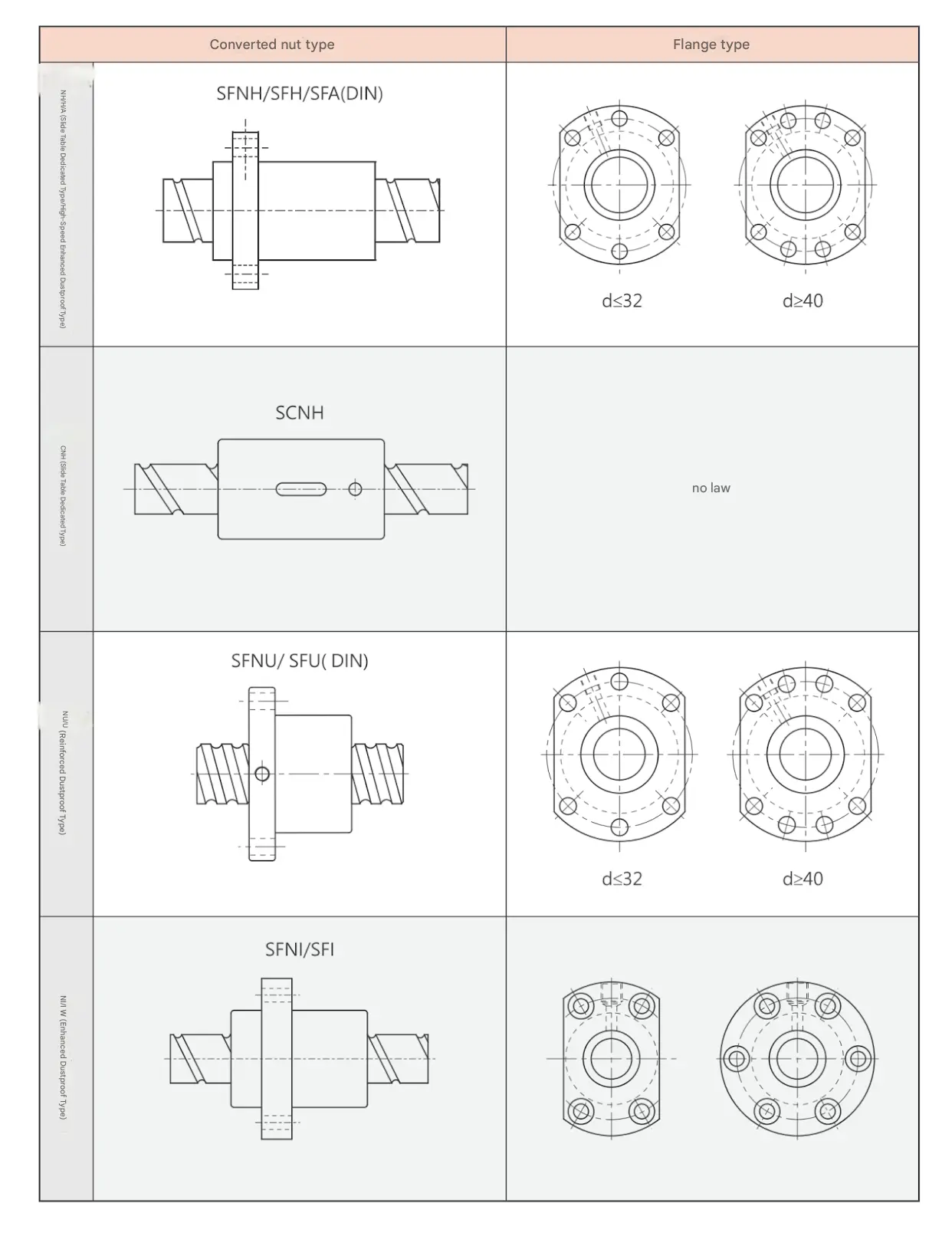

Справочник по гайкам шарико-винтовой передачи

Для получения более подробной информации и других типов орехов, пожалуйста, свяжитесь с нами.
