Как прецизионная шарико-винтовая передача может исправить ошибки позиционирования и простои в системах перемещения?

Аннотация к статье

A Прецизионный шариковый винт часто является разницей между системой движения, которая «в основном работает», и системой, которая сохраняет устойчивость в течение всего дня. Если вы имеете дело с люфтом, нестабильной повторяемостью, шумным ходом, неожиданным нагревом или преждевременным выходом из строя подшипников, основной причиной часто является несоответствие между классом точности винта, предварительным натягом, стратегией смазки и реальными нагрузками. В этой статье рассматриваются наиболее распространенные болевые точки покупателей, объясняется процесс выбора простыми инженерными терминами и предлагаются методы установки и обслуживания, которые обеспечивают точность в долгосрочной перспективе, чтобы вы могли сократить количество брака, стабилизировать время цикла и перестать гоняться за загадочным отклонением.

Оглавление

• Контур
• Что на самом деле делает прецизионная шарико-винтовая передача
• Болевые точки клиентов и реальные решения
• Контрольный список выбора для принятия лучшего решения о покупке
• Таблица: шарико-винтовая передача, ходовой винт и ременная передача
• Методы установки, обеспечивающие точность
• Руководство по техническому обслуживанию и устранению неполадок
• Что спросить у поставщика перед покупкой
• Часто задаваемые вопросы

Контур

1. Определите, что такое прецизионная ШВП и почему она улучшает управление движением.
2. Свяжите общие эксплуатационные проблемы с конструктивными решениями, которые их вызывают.
3. Предоставьте практический контрольный список выбора (точность, опережение, предварительная нагрузка, нагрузка, скорость, окружающая среда).
4. Сравните варианты приводов с помощью простой таблицы для быстрого принятия решений.
5. Поделитесь советами по установке и выравниванию, которые помогут предотвратить преждевременные сбои.
6. Предложите процедуру обслуживания и шаблоны устранения неполадок.
7. Перечислите вопросы поставщика, которые раскрывают реальные возможности производства и контроля.
8. Ответьте на часто задаваемые вопросы покупателя и объясните следующий шаг для получения поддержки.

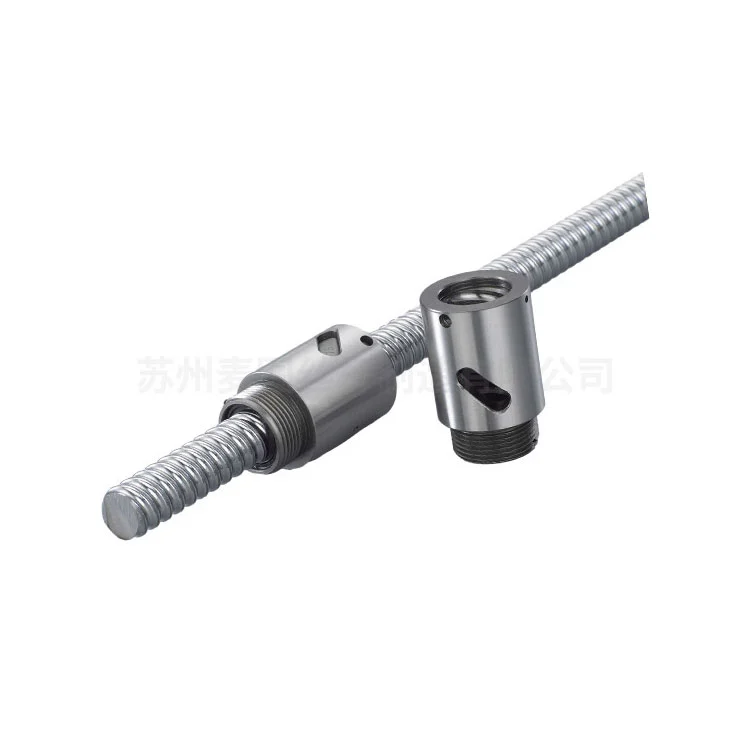

Что на самом деле делает прецизионная шарико-винтовая передача

Шарико-винтовая передача преобразует вращательное движение в линейное движение путем качения шарикоподшипников между валом винта и гайкой. Ключевое словопрокатка: по сравнению со скользящими механизмами контакт качения обычно обеспечивает более высокую эффективность, меньшее прерывистое движение и более равномерное движение на низких скоростях. АПрецизионный шариковый винтидет дальше, контролируя точность шага, биение, качество поверхности и внутреннюю геометрию, чтобы ось могла поддерживать более точное позиционирование и повторяемость при реалистичных нагрузках.

С практической точки зрения покупатели выбирают прецизионные ШВП, когда им требуется одно или несколько из следующих качеств:

• Стабильная повторяемостьдля ЧПУ, робототехники, обработки полупроводников и инспекционного оборудования
• Высокая жесткостьдля уменьшения отклонения и вибрации во время резки или быстрого позиционирования
• Низкий люфтдля контурной обработки, интерполяции и частого реверсивного движения
• Предсказуемая жизньс правильной смазкой, уплотнениями и контролем загрязнения

Но «лучшая» ШВП — не самая дорогая: это та, чей класс точности, уровень предварительного натяга, конструкция гайки и защитные характеристики соответствуют вашему рабочему циклу и окружающей среде. Большинство разочарований возникает из-за чрезмерного упрощения выбора до «диаметра и шага».

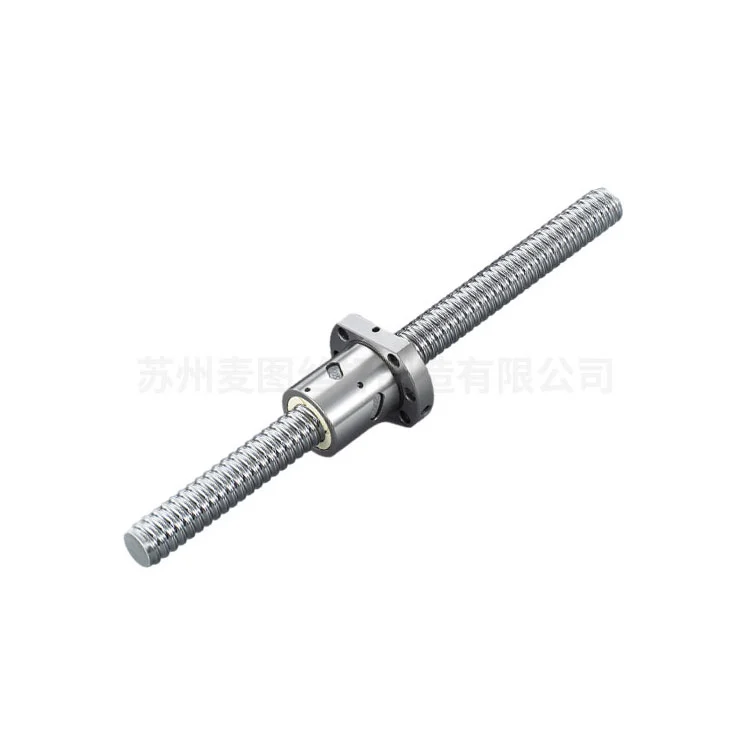

Болевые точки клиентов и реальные решения

Болевая точка 1: Люфт проявляется в виде перерегулирования, вибраций или плохого качества поверхности.

Люфт – это потеря движения при изменении направления, часто ощущаемая как «мертвая зона» на оси. В шарико-винтовых передачах люфт обычно контролируется с помощью предварительного натяга (устранения внутреннего зазора) и тщательного согласования между гайкой и винтом. Если ваше приложение часто меняет направление (например, постукивание, карманирование, перетаскивание или сканирование), выбор предварительной загрузки становится центральным.

• Что помогает:Правильный уровень предварительной нагрузки, жесткое крепление и исправные опорные подшипники.
• Что болит:Недостаточная предварительная нагрузка при тяжелых реверсивных нагрузках или чрезмерная предварительная нагрузка при высокой скорости (рост температуры)

Болевая точка 2: Смещение позиции увеличивается после разминки.

Термический рост реален. Предварительно загруженные сборки создают больше трения, а трение приводит к нагреву. Если температура растет неравномерно вдоль оси, эффективная длина меняется, и ваша нулевая точка «смещается». Вот почему шариковый винт, который кажется точным при коротких испытаниях, может разочаровать за полную смену.

• Что помогает:Сбалансированная предварительная нагрузка, стабильная смазка, соответствующие ограничения скорости и термокомпенсация, где это возможно.
• Что болит:Скорость, близкая к критической, плохая смазка или загрязнение, повышающее трение.

Болевая точка 3: Неожиданный шум, вибрация или «шершавый» ход.

Шум часто является симптомом, а не проблемой. Это может указывать на загрязнение, повреждение компонентов рециркуляции, недостаточную смазочную пленку, несоосность хода гайки и направляющих или бринеллирование опорных подшипников. Не игнорируйте это: шум обычно появляется раньше, чем отказ.

Болевая точка 4: Короткий срок службы и частое обслуживание.

Ранние отказы обычно связаны с одной из четырех проблем: неправильный расчет нагрузки (особенно динамической), неправильное выравнивание установки, плохая защита от стружки/пыли или неравномерная смазка. Хорошая новость заключается в том, что каждая проблема имеет практическое решение, если она решена до закупок, а не после поломки.

Болевая точка 5. Спецификации поставщиков выглядят схожими, но реальная производительность различается.

Две ШВП могут иметь одинаковый диаметр, шаг шага и заявленный класс точности, но работать по-разному из-за качества шлифования, постоянства термообработки, сортировки шариков гаек и дисциплины контроля. Если ваш процесс чувствителен (жесткие допуски, высокая производительность, дорогой лом), вам необходимо оценить возможности поставщика, а не только линию каталога.

Контрольный список выбора для принятия лучшего решения о покупке

Используйте приведенный ниже контрольный список, чтобы согласовать свои требования с винтом, который действительно будет работать в производстве. Если вы передаете это поставщику, это также сокращает обмен информацией и предотвращает расценки на основе догадок.

• Определите потребность в точности:Вам нужна абсолютная точность позиционирования, повторяемость или и то, и другое? Повторяемость иногда может быть достигнута с меньшей точностью опережения, если ваша система всегда приближается к объекту в одном направлении, но реверсирование циклов требует большего контроля.
• Выбирайте лид осознанно:Более высокий шаг увеличивает линейную скорость на один оборот двигателя, но также увеличивает требуемый крутящий момент под нагрузкой и может снизить разрешение в зависимости от энкодера и зубчатой ​​передачи.
• Подтвердите тип загрузки:Осевая нагрузка очевидна; не забывайте о моментальных нагрузках от смещенных сил, консольного инструмента или плохого выравнивания направляющих.
• Рассмотрим рабочий цикл:Высокоскоростное непрерывное движение требует внимания к нагреву, смазке и критической скорости. Короткие прерывистые циклы могут допускать более высокую предварительную нагрузку.
• Выберите уровень предварительной нагрузки:Низкий люфт по сравнению с низким нагревом — это компромисс. Для быстрых осей чрезмерная предварительная нагрузка может стать тепловой проблемой; при тяжелых реверсивных нагрузках недостаточная предварительная нагрузка становится проблемой качества.
• Окружающая среда и защита:Стружка, абразивная пыль, туман охлаждающей жидкости или условия промывки требуют применения уплотнений, сильфонов или защитных крышек. В чистых помещениях необходимы смазочные материалы с низким уровнем газовыделения и контролируемое образование мусора.
• Монтажные и опорные подшипники:Ваш шариковый винт может работать так же хорошо, как и его концевые опоры. Неправильное расположение подшипников или недостаточная жесткость скроют любую «точность», за которую вы заплатили.
• План смазки:Выбирайте смазку или масло в зависимости от скорости, температуры, чистоты и доступа для обслуживания. Далее укажите способ пополнения (ручной, централизованный, автоматизированный).

Если вам нужна простая отправная точка, соберите эти данные, прежде чем запрашивать ценовое предложение:

• Требуемая длина хода и ограничения длины установки
• Точность и повторяемость позиционирования цели
• Максимальная линейная скорость и ускорение
• Типичная и пиковая осевая нагрузка (включая реверсивную нагрузку)
• Условия эксплуатации (стружка, пыль, СОЖ, чистота, повышенная влажность и т.п.)
• Предпочтительный метод смазки и интервал технического обслуживания

Таблица: шарико-винтовая передача, ходовой винт и ременная передача

Методы установки, обеспечивающие точность

Многие ШВП «умирают» во время установки, а не во время эксплуатации. Если вам нужна точность, за которую вы заплатили, относитесь к установке как к контролируемому процессу.

• Держите его в чистоте:Роликовый контакт ненавидит шероховатость. Открывайте упаковку только тогда, когда ось готова, и защищайте гайку от мусора во время сборки.
• Предотвратите перекос:Ось винта должна быть параллельна оси линейной направляющей. Даже небольшие угловые отклонения могут создать неравномерную нагрузку внутри гайки и сократить срок ее службы.
• Используйте правильное расположение торцевой опоры:Установки с фиксированной опорой или фиксированно-фиксированные меняют жесткость и термическое поведение. Выбирайте в зависимости от скорости, длины хода и требований к точности.
• Контролируйте монтажное напряжение:Не вставляйте винт на место с силой. Если «не подходит», что-то не так. Форсирование часто приводит к изгибу, который позже проявляется в виде шума и нагрева.
• Проверьте биение и плавность хода:Медленно поверните винт на полный ход и проверьте наличие затруднительных мест перед включением питания. Трудные места часто сигнализируют о проблемах с выравниванием.

Практический совет: если ваша ось заедает при затягивании направляющих, ослабьте крепления направляющих, совместите винт и гайку, а затем повторно затяните в контролируемой последовательности. Это снижает вероятность того, что сборка борется сама с собой.

Руководство по техническому обслуживанию и устранению неполадок

A Прецизионный шариковый винтэто не «установил и забыл», но и не должно стать еженедельной головной болью. Стабильный режим может значительно продлить срок службы и сохранить точность.

• Смазывайте по графику:Недостаточная смазка увеличивает трение и износ; избыточная смазка может притягивать мусор или вызывать перегрев на скорости. Соблюдайте постоянный интервал и количество.
• Осмотрите сальники и дворники:Если защитные элементы выходят из строя, загрязнение проникает быстро. Заменяйте изношенные дворники заранее — дешевые детали, дорогие последствия.
• Слушайте изменения:Новый звук, новая вибрация или возрастающий ток двигателя часто являются первым признаком загрязнения, смещения или проблем с подшипниками.
• Температура трассы:Заметное повышение рабочей температуры может указывать на проблемы с преднатягом, нарушение смазки или чрезмерную скорость/нагрузку.
• Периодически проверяйте осевой люфт:Увеличение люфта предполагает износ или потерю предварительного натяга. Своевременное обнаружение может предотвратить вторичное повреждение.

Общие симптомы и вероятные причины:

• Внезапная грубость:попадание загрязнений, повреждение рециркуляции, повреждение шара
• Постепенная потеря точности:износ, релаксация преднатяга, температурный дрейф, ослабление крепления
• Возрастающий ток двигателя:несоосность, недостаточная смазка, сопротивление уплотнения, проблемы с преднатягом подшипников
• Шум на определенных скоростях:резонанс, близость критической скорости, износ опорного подшипника

Что спросить у поставщика перед покупкой

Если ваш проект чувствителен к допускам, времени безотказной работы и репутации, разговор с поставщиком должен выходить за рамки указания диаметра и шага резьбы. Вам нужна уверенность в управлении процессом, проверке и послепродажной поддержке.

• Как проверяется точность отведения?Спросите, какое измерительное оборудование используется и можно ли предоставить данные проверки для критически важных заказов.
• Какая термообработка и контроль твердости применяются?Последовательность имеет значение для износа и усталостной долговечности.
• Как достигается и проверяется предварительная нагрузка?Стабильность предварительной нагрузки влияет на люфт и температурное поведение.
• Какие варианты защиты существуют?Грязеотражатели, уплотнения, сильфоны и обработка поверхности должны соответствовать вашей среде.
• Какая поддержка доступна для определения размера?Поставщик, который может проверить правильность нагрузки, скорости и вариантов монтажа, помогает предотвратить дорогостоящие ошибки в спецификациях.

Для покупателей, оценивающих партнеров-производителей, Сучжоу Maitu Screw Rod Manufacturing Co., Ltd.поддерживает прецизионные шарико-винтовые передачи с упором на практическое применение, помогая клиентам преобразовать требования к осям в правильное сочетание точности, предварительного натяга и защиты, чтобы конечная система стабильно работала в реальных производственных условиях.

Часто задаваемые вопросы

Вопрос: Что делает шариковый винт «точным» по сравнению со стандартным?

Под точностью обычно подразумевается более строгий контроль точности, геометрии и стабильности хода, поддерживаемый более строгими этапами производства и контролем. Результатом является более предсказуемое позиционирование и повторяемость при правильной установке.

Вопрос: Всегда ли более высокий предварительный натяг лучше влияет на точность?

Не всегда. Более высокий предварительный натяг может уменьшить люфт и повысить жесткость, но также увеличивает трение и нагрев, особенно на высоких скоростях. Лучшая предварительная нагрузка — это та, которая отвечает вашим требованиям к точности и жесткости, не вызывая при этом тепловых проблем и не сокращая срок службы.

Вопрос: Почему моя ось теряет точность после того, как машина поработает некоторое время?

Распространенными причинами являются термический рост и поведение смазки. При повышении температуры длина винта меняется и может сместиться. Чрезмерное трение из-за чрезмерной предварительной нагрузки, загрязнения или плохой смазки может усилить эффект.

Вопрос: Могу ли я использовать шариковый винт в грязной среде со стружкой или пылью?

Да, но вы должны спланировать защиту: уплотнения/грязесъемники, крышки и такой подход к смазке, который не превращает мусор в шлифовальную пасту. В суровых условиях конструкция защиты так же важна, как и характеристики самого винта.

Вопрос: Какую информацию я должен отправить при запросе ценового предложения?

Укажите ход, требуемую точность и повторяемость, максимальную скорость и ускорение, типичные и пиковые нагрузки, детали окружающей среды, способ монтажа и предпочтения в отношении смазки. Это позволяет поставщику рекомендовать конфигурацию, которая работает, а не просто «подходит».

Следующие шаги

Если ваша текущая ось борется с люфтом, нагревом, дрейфом или преждевременным износом, обычно это не «невезение» — это несоответствие спецификации, установки или окружающей среды, которое можно исправить. Поделитесь своими целями по гребку, нагрузке, скорости и точности, и вы сможете быстро сузить круг правильных целей.Прецизионный шариковый винтконфигурация для стабильной производительности производства.

Готовы прекратить устранение неполадок и начать проявлять терпимость?Связаться с намичтобы обсудить ваши требования к применению и получить рекомендации, соответствующие реальному рабочему циклу вашей машины —связаться с намисегодня, и давайте создадим более плавную и надежную систему движения.
