Какую трапециевидную гайку выбрать для плавного и надежного линейного движения?

Абстрактный

A Трапециевидная гайкавыглядит просто — до тех пор, пока ваша машина не начнет вибрировать, смещаться с места или изнашиваться гораздо раньше, чем ожидалось. Если вы когда-либо сталкивались с люфтом, ухудшающим повторяемость, визгом/шумом под нагрузкой, заеданием при движении, частой повторной смазкой или повреждением резьбы из-за пыли и мусора, Основной причиной часто является выбор гайки (материал, посадка, геометрия и способ установки), а не только винт.

В этом руководстве представлены реальные точки принятия решений — нагрузка, скорость, точность, окружающая среда, стиль монтажа и ожидания по техническому обслуживанию — чтобы вы могли выбрать гайка, которая работает так, как нужно вашему приложению. Вы также найдете практическую сравнительную таблицу, советы по установке, которые предотвратят преждевременный выход из строя, и краткий FAQ, который поможет вам написать чистую, готовую к покупке спецификацию.

Контур

• Распространенные виды отказов и болевые точки, которые они создают
• Как ведет себя трапециевидная гайка по сравнению с другими вариантами хода
• Контрольный список выбора, который вы можете использовать перед размещением заказа.
• Варианты материалов и конструкции (включая варианты с защитой от люфта и безмасляными вариантами)
• Форм-факторы гаек и ограничения при монтаже
• Навыки установки и обслуживания, которые продлевают срок службы
• Когда нестандартные гайки имеют больше смысла, чем стандартные детали, «достаточно близкие»
• Часто задаваемые вопросы и краткий шаблон спецификаций

Оглавление

1. Где трапециевидные гайки обычно выходят из строя в реальных машинах
2. Что на самом деле делает трапециевидная гайка в системе движения?
3. Практический контрольный список выбора
4. Сравнение материалов и вариантов дизайна
5. Формы гаек и способы крепления
6. Люфт, точность и повторяемость
7. Советы по установке, предотвращающие преждевременный износ
8. Привычки к поддержанию и продлению жизни
9. Когда стандартные гайки не работают и индивидуализация окупается
10. Часто задаваемые вопросы

Где трапециевидные гайки обычно выходят из строя в реальных машинах

Большинство покупателей не начинают делать покупкиТрапециевидная гайкапотому что им скучно. Начинают, потому что что-то болит: увеличивается процент брака, увеличивается время технического обслуживания или движение «ощущается неправильным». Вот наиболее распространенные болевые точки и что за ними стоит.

• Люфт, портящий позиционирование:Зазор между гайкой и винтом слишком велик для ваших требований к точности, или в конструкции отсутствует предварительный натяг. Это проявляется в нерешительности при изменении направления, непоследовательном возвращении в исходное положение или дрейфе в повторяющихся циклах.
• Шум, вибрация и «дребезжание»:Часто возникает из-за перекоса, боковой нагрузки, плохой жесткости крепления или сочетания материалов, которое усиливает трение. Иногда виноват винт, но зачастую настоящей причиной является посадка и установка гайки.
• Быстрый износ или повреждение резьбы:Абразивная пыль, недостаточная смазка, неподходящий материал для нагрузки или рабочий цикл, вызывающий выделение тепла. Если ваша гайка изнашивается, как ластик, возможно, она выполняет функцию подшипника или направляющей (а этого не должно быть).
• Залипание или неравномерное движение:Загрязнение, истирание (проблемы при контакте металла с металлом), деформация под нагрузкой или эффекты теплового расширения. То, что кажется «плохой обработкой», может быть просто несоответствием материала гайки и рабочей среды.
• Слишком долгий уход:Если ваше приложение не допускает частого повторного смазывания, вам понадобятся безмасляные/самосмазывающиеся конструкции или специальные полимеры, которые уменьшают трение и притягивают меньше мусора.

Ключевой вывод: выбор гайки — это не столько «найти гайку, которая подходит к резьбе», сколько вопрос соответствия характеристик производительности вашей системе. реальность — путь нагрузки, направляющие, монтаж, нагрев и загрязнение.

Что на самом деле делает трапециевидная гайка в системе движения?

A Трапециевидная гайка— это рабочий интерфейс, который преобразует вращение винта в линейное перемещение (или наоборот). На практике он также становится интерфейсом трения, изнашиваемым компонентом и — если ваша конструкция не поддерживается должным образом — «жертвой» боковых нагрузок.

Системы трапециевидной резьбы широко используются, поскольку они надежны, экономичны и устойчивы ко многим промышленным условиям. По сравнению с узлами шарико-винтовой передачи с рециркуляцией, трапециевидные системы обычно обеспечивают более высокое собственное трение (что может быть полезно для самоблокирующееся поведение при некоторых вертикальных нагрузках), но более низкий механический КПД на высоких скоростях. Это не «хорошо» или «плохо» — это компромисс дизайна.

Если вашей машине требуется умеренная скорость, высокая грузоподъемность и простота обслуживания, трапецеидальная гайка часто является отличным решением. инженерный выбор — особенно когда вы выбираете правильный материал, при необходимости учитываете стратегию люфта и правильно устанавливаете его.

Практический контрольный список выбора

Прежде чем запросить ценовое предложение или разместить заказ, воспользуйтесь этим контрольным списком. Это предотвращает самую распространенную (и дорогостоящую) ошибку: покупку «подходящей» гайки. но работает плохо.

• Тип нагрузки:только осевая, или ваша система случайно создает боковую нагрузку? (Боковая нагрузка должна восприниматься направляющими/подшипниками.)
• Рабочий цикл и скорость:периодическая регулировка, непрерывная езда на велосипеде или движение на высокой скорости, вызывающее выделение тепла?
• Требования к точности:Приемлем ли стандартный зазор или вам нужно решение, предотвращающее люфт, для обеспечения стабильного реверса?
• Среда:пыль, стружка, влажность, промывка, требования гигиены, как в чистых помещениях, химикаты или перепады температур?
• Политика смазки:Можете ли вы регулярно смазывать или вам нужен подход, не требующий особого обслуживания и не требующий масла?
• Ограничения по монтажу:фланцевое крепление, блочное крепление, компактный конверт или широкий корпус, препятствующий вращению?
• Шум и ощущения:вам нужно «тихое и плавное» движение (часто это полимерный или оптимизированный композитный материал)?
• Стратегия обслуживания:вы хотите, чтобы гайка была заменяемой изнашиваемой деталью (обычной) или была изготовлена ​​из высококачественных материалов с более длительным сроком службы?

Если вы сможете четко ответить на эти вопросы, ваш поставщик сможет порекомендовать правильную посадку резьбы, геометрию гайки и сочетание материалов с гораздо меньшим количеством итераций.

Сравнение материалов и вариантов дизайна

Различные материалы гаек по-разному ведут себя при трении, нагревании и загрязнении. Лучший выбор зависит от ваших реальных условий эксплуатации, не просто «чем сильнее, тем лучше». Используйте таблицу ниже в качестве карты быстрого принятия решений.

Практический совет: когда окружающая среда грязная, «больше жира» иногда может усугубить ситуацию, задерживая абразивные частицы. В таких случаях самосмазывающиеся конструкции или варианты на основе полимеров могут стать более разумным путем к увеличению срока службы и более стабильному движению.

Формы гаек и способы крепления

Даже при идеальном материале неправильная геометрия может вызвать головную боль во время установки или привести к вращению, расшатыванию или плохой жесткости. Общие форм-факторы гаек существуют не просто так: каждый из них решает определенную проблему монтажа.

• Прямой (цилиндрический) тип:простая интеграция, если ваш корпус уже поддерживает функции выравнивания и предотвращения вращения.
• Тип фланца:простое осевое позиционирование и крепление болтами; полезно, когда вам нужна быстрая замена и последовательная сборка.
• Тип блока:стабильное крепление, более простой контроль против вращения и удобство использования с нестандартными рамами машин.
• Широкий тип:дополнительная площадь контакта и жесткость для некоторых корпусов; может помочь уменьшить нежелательный поворот.
• Компактный экономичный тип:Компактные конструкции, где важна оболочка и умеренные нагрузки.

Если ваша гайка может свободно вращаться, ваша ось не будет перемещаться правильно. Всегда следите за тем, чтобы конструкция крепления предотвращала вращение гайки, сохраняя при этом винт соосным. с вашими линейными направляющими.

Люфт, точность и повторяемость

Люфт — это «потерянное движение», которое вы ощущаете при изменении направления движения: ваш привод вращается, но сцена движется не сразу. Во многих системах люфт допустим. В других случаях — подбор и размещение, метрология, дозировочное оборудование, микропозиционирование — это нарушает условия сделки.

Вот практические способы справиться с люфтом, не создавая новых проблем:

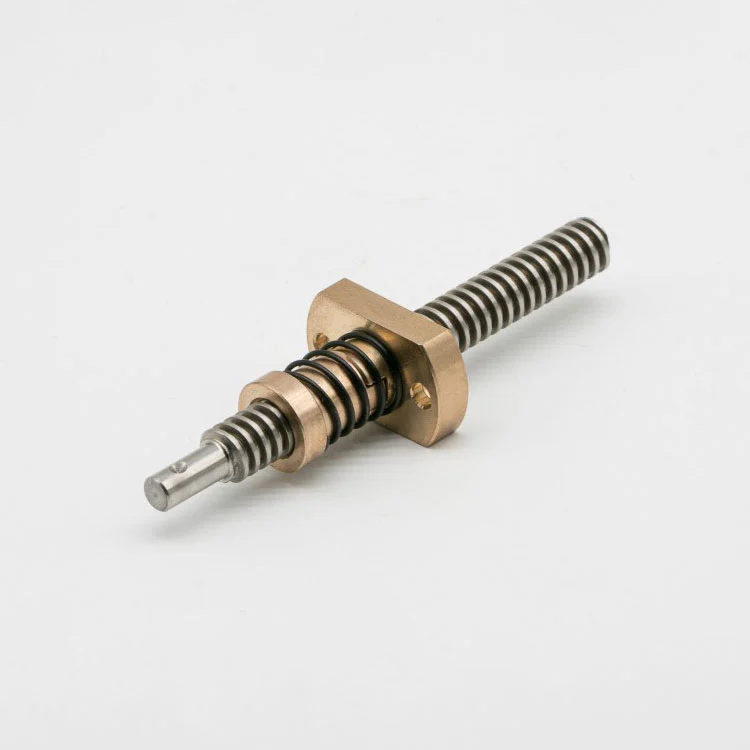

• Используйте конструкцию гайки с защитой от люфта:расположение с разделением/предварительной загрузкой может уменьшить люфт, сохраняя при этом плавность движения. Часто это самый чистый вариант для прецизионных систем.
• Сопоставьте гайку с винтом:Профиль резьбы, шаг/шаг и класс посадки должны совпадать. «Почти совместимо» становится шумным и быстро изнашивается.
• Контроль выравнивания и боковой нагрузки:Люфт обвиняют в проблемах, которые на самом деле вызваны переплетом из-за несоосности.
• Проверьте запас крутящего момента:уменьшение люфта обычно немного увеличивает трение. Убедитесь, что ваш двигатель/привод выдержит это без перегрева.

Если ваша цель — повторяемость, то качество системы зависит от ее самого слабого звена: посадки гайки, прямолинейности винта, качества направляющей, Опора подшипника и выравнивание сборки — все это взаимосвязано. Относитесь к ореху как к компоненту системы, а не как к отдельному товару.

Советы по установке, предотвращающие преждевременный износ

Многие преждевременные отказы «внедряются в существование». ВысококачественныйТрапециевидная гайкаможет быстро изнашиваться, если его заставить для борьбы с перекосом или боковыми нагрузками. Эти привычки скучны, но они экономят вам месяцы.

• Пусть направляющие воспринимают боковые нагрузки:используйте линейные направляющие/втулки, чтобы пара винт-гайка воспринимала в основном осевую нагрузку.
• Держите опору винта жесткой:Правильные концевые подшипники уменьшают биение и вибрацию, особенно при более длинных ходах.
• Перед затягиванием выровняйте:слегка соберите, выполните полный ход вручную/на низкой скорости, затем постепенно затяните крепежные детали.
• Защищайте от мусора:сильфоны, крышки и грязесъемники значительно снижают абразивный износ в пыльных средах или средах с образованием стружки.
• Не перетягивайте элементы защиты от вращения:неравномерное зажатие корпуса гайки может привести к его деформации и заеданию.

Если вы чувствуете затруднения во время движения, остановитесь и проверьте выравнивание — не «прорывайтесь». Прохождение - это то, как повреждаются нити, двигатели перегреваются, и гайки становятся жертвой проблемы в другом месте оси.

Привычки к поддержанию и продлению жизни

Трапециевидные системы могут прослужить долго, если относиться к трению как к управляемой переменной, а не как к второстепенной мысли.

• Установите реалистичный режим смазки:выбирайте тип смазочного материала в зависимости от температуры и загрязнения и соблюдайте постоянные интервалы.
• Очистите перед повторной смазкой:добавление смазки на зерно создает шлифовальную пасту.
• Осмотрите ранние симптомы:Повышение крутящего момента, повышенный шум или видимое скопление пыли являются ранними предупреждениями.
• Количество циклов трека:Если гайка является конструктивным изнашиваемым компонентом, плановая замена позволит избежать неожиданных простоев.

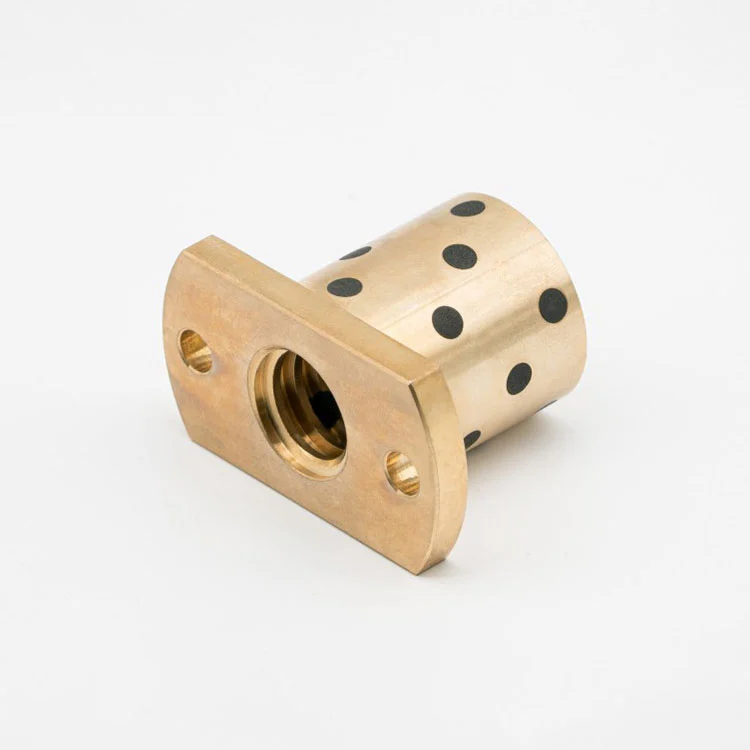

• При необходимости используйте безмасляные/самосмазывающиеся варианты:особенно когда доступ ограничен или чистота имеет значение.

Простой журнал технического обслуживания — дата, примечания об условиях окружающей среды, наблюдения за крутящим моментом/шумом — часто расскажет вам больше, чем когда-либо даст неисправная деталь.

Когда стандартные гайки не работают и индивидуализация окупается

Стандартные детали из каталога хороши — до тех пор, пока у вас не будет необычного места для установки, строгих условий эксплуатации или жестких требований к точности. Кастомизация обычно оправдана, если верно одно из следующих утверждений:

• Вам нужна гайка определенной формы, подходящая для существующего корпуса (блок, фланец, широкий корпус, компактный корпус).
• Вы балансируете между точностью и плавностью и хотите использовать индивидуальный подход к предотвращению люфтов.
• У вас есть экологические ограничения (гигиена, низкая устойчивость к загрязнению, ограниченный доступ к смазке).
• Вам нужен определенный профиль производительности полимера (низкое трение, низкий уровень шума, стабильность или более длительные интервалы обслуживания).
• Вам нужно надежное зацепление резьбы с целевым винтом и вам нужно контролируемое соответствие, а не догадки.

Сучжоу Maitu Screw Rod Manufacturing Co., Ltd.основное внимание уделяется подбору трапециевидных гаек к реальным требованиям применения, включая несколько типов гаек, варианты из специально разработанного полимера, безмасляные решения и конфигурации с защитой от люфта — чтобы гайка работала с вашим винтом, вашим корпусом и вашей окружающей средой вместо того, чтобы бороться с ними.

Если вы готовите спецификацию на закупку, вот простую структуру, которую вы можете отправить поставщику, чтобы ускорить выбор:

• Обозначение резьбы:размер трапеции + шаг/шаг + рука (правая/левая) + любые специальные примечания к профилю
• Гайка стиль:прямой / фланцевый / блочный / широкий / компактный + основные размеры + метод предотвращения вращения
• Материал:Тип латуни/бронзы/стали/полимера + примечания по окружающей среде (пыль, смыв, температура)
• Цели производительности:ожидаемый люфт, предпочтения по шуму, политика смазки, рабочий цикл

Часто задаваемые вопросы

Вопрос:Можно ли заменить изношенную гайку, не меняя винт?
А:Часто да, но это зависит от износа винтов. Если резьба винтов заметно изношена или крутящий момент оси значительно увеличился, новая гайка может не восстановить работоспособность. Для критического позиционирования оцените оба компонента вместе.

Вопрос:Действительно ли безмасляная гайка не требует технического обслуживания?
А:Безмасляные конструкции снижают требования к смазке и помогают там, где смазка нецелесообразна, но они все равно требуют проверки. Выравнивание, загрязнение и боковая нагрузка могут сократить срок службы независимо от стратегии смазки.

Вопрос:Какой материал лучше всего подходит для тихого движения?
А:Многие варианты полимеров (например, материалы на основе нейлона или ацеталя) могут снизить шум и обеспечить более плавное ощущение. В более сложных условиях полимеры с более высокими эксплуатационными характеристиками могут обеспечить лучшую стабильность и более длительный срок службы.

Вопрос:Всегда ли для точности нужна противолюфтовая гайка?
А:Не всегда. Если ваше приложение редко меняет направление или ваша система управления компенсирует люфт, стандартный зазор может подойти. Если важна повторяемость реверса, то наиболее прямым решением обычно являются конструкции с защитой от люфта.

Вопрос:Почему моя гайка быстро изнашивается, хотя нагрузка находится в пределах нормы?
А:Наиболее распространенными причинами являются несоосность, боковая нагрузка (направляющие не выполняют свою работу), загрязнение и перегрев в результате рабочего цикла. Исправление конструкции или установки оси часто продлевает срок службы больше, чем переход на «более прочную» гайку.

Вопрос:Какую информацию мне следует отправить, чтобы быстро получить правильную рекомендацию?
А:Укажите размер/шаг резьбы, длину хода, направление и величину нагрузки, скорость/рабочий цикл, окружающую среду (пыль/вода/химические вещества), способ монтажа и требуется ли контроль люфта. Фотографии места сборки также помогают.

Заключение

ПравоТрапециевидная гайкаэто не просто резьбовая деталь — это решение по производительности, которое влияет на шум, точность, срок службы, и объем работ по техническому обслуживанию. Если вы подберете материал, геометрию гайки, стратегию зазора и практику установки в соответствии с реальными условиями эксплуатации, трапециевидные системы могут быть чрезвычайно надежными и экономичными.

Если вам нужна помощь в выборе стандартного варианта или адаптации гайки к вашему корпусу, нагрузке и окружающей среде, обратитесь по адресуСучжоу Maitu Screw Rod Manufacturing Co., Ltd.с вашими основными параметрами и указаниями по применению — затемсвязаться с намипревратить проблемы с осями в стабильное, повторяемое решение для движения.
