Блок поддержки с фиксированной и поддерживаемой стороной

Блок поддержки Maitu с фиксированной и поддерживаемой стороной спроектирован с высокой точностью и в основном доступен в двух различных типах: фиксированная сторона и поддерживаемая сторона, каждый из которых предназначен для выполнения определенных механических функций в системе. Конфигурация опорных блоков является фундаментальным аспектом любого узла ходового винта, критически важным для обеспечения эксплуатационной стабильности и достижения точного линейного движения.

Отправить запрос

Описание продукта

Определяющей особенностью опорного блока с фиксированной и поддерживаемой стороной от завода Maitu является его способность ограничивать движение как в осевом, так и в радиальном направлениях. Обычно он включает в себя согласованную пару радиально-упорных подшипников или радиальный шарикоподшипник в сочетании с упорным подшипником, которые вместе прочно воспринимают как радиальные, так и осевые нагрузки от винта. Эта конфигурация разработана для обеспечения жесткой осевой фиксации, что делает ее незаменимым компонентом в приложениях, требующих высокоточного позиционирования и передачи значительных двунаправленных осевых усилий.

И наоборот, опорный блок с фиксированной и поддерживаемой стороной характеризуется способностью обеспечивать осевое плавание, обеспечивая при этом радиальную поддержку. Обычно в нем используется одиночный радиальный шарикоподшипник или радиальная втулка, которая позволяет винтовому валу свободно расширяться или сжиматься в осевом направлении из-за температурных изменений. Эта особая конструкция имеет решающее значение для компенсации теплового удлинения в длинных винтовых узлах, предотвращения опасных внутренних напряжений, заедания и потенциального отказа системы.

Однако выбор между фиксированной и поддерживаемой стороной — это не просто выбор, а систематическое проектное решение. Неправильная конфигурация может привести к снижению точности, чрезмерному шуму и преждевременному выходу подшипника из строя. Таким образом, правильное соединение и точное выравнивание этих блоков так же важно, как и сам винт, для целостности всей системы движения.

Мы заинтересованы в предоставлении интегрированных решений для винтов и опорных блоков. Наши опорные блоки с фиксированной и поддерживаемой стороной разработаны в соответствии со спецификациями наших трапециевидных винтов и винтов ACME.

Параметры производства

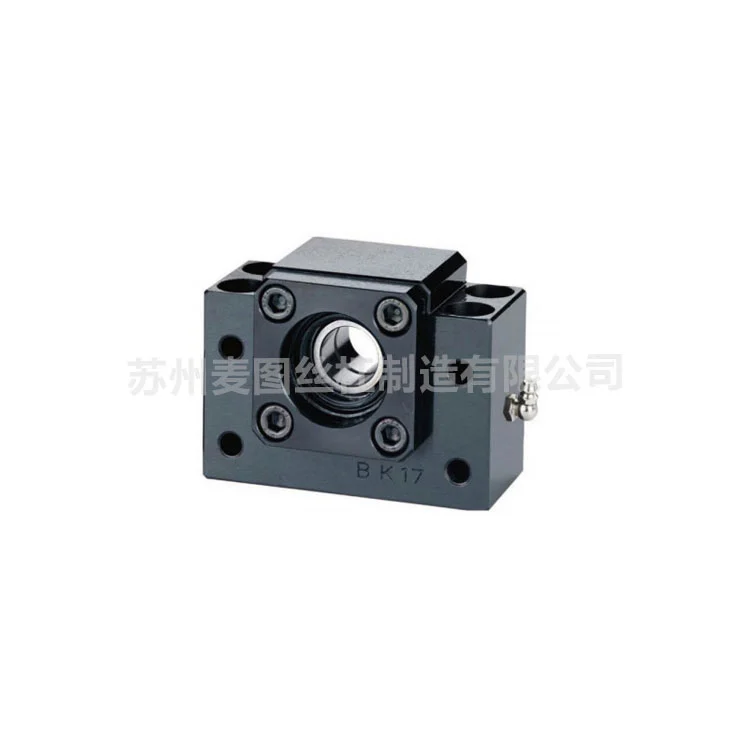

Блок поддержки фиксированной стороны серии MBK

Модель	Диаметр	L	Л1	Л2	Л3	B	H	b	h	Б1	H1	E	P
МБК10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
МБК12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
МБК15	15	27	6	32	6	70	48	35	28	40	38	18	54
МБК17	17	35	9	44	7	86	64	43	39	50	55	28	68
МБК20	20	35	8	43	8	88	60	44	34	52	50	22	70
МБК25	25	42	12	54	9	106	80	53	48	64	70	33	85
МБК30	30	45	14	61	9	128	89	64	51	76	78	33	102
МБК35	35	50	14	67	12	140	96	70	52	88	79	35	114
МБК40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

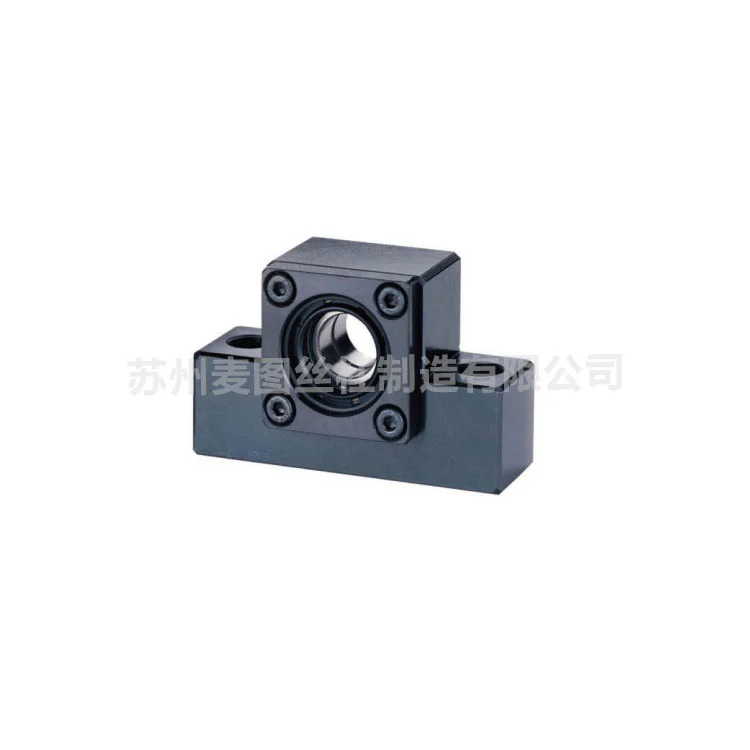

Блок поддержки Сторона поддержки Серия MBF

Модель	Диаметр	L	B	H	b	h	Б1	H1	E	P	d2	X	Y	Z
МБФ10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
МБФ12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
МБФ15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
МБФ17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
МБФ20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
МБФ25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
МБФ30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
МБФ35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
МБФ40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

Опорный блок с фиксированной стороной серии MFK

Модель	Диаметр	L	H	F	E	Дg6	A	ПКД	B	X	Y	Z	M	T
МФК10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	М3	16
МФК12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	М4	19
МФК15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	М4	22
МТФК17	17	45	22	23	47	50	77	62	61	6.6	11	10	М4	24
МФК20	20	52	22	30	50	57	85	70	68	6.6	11	10	М4	30
МФК25	25	57	27	30	60	63	98	80	79	9	15	13	М5	35
МФК30	30	62	30	32	61	75	117	95	95	11	17.5	15	М6	40

Support Unit Fiexd And Supported Side

Опорный блок Сторона поддержки Серия MEF

Модель	Диаметр	L	H	F	Дg6	A	ПКД	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
ФФ10	8	12	7	5	28	43	35	35	3.4	6.5	4
ФФ12	10	15	7	8	34	52	42	42	4.5	8	4
ФФ15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
ФФ17	17	20	11	9	50	77	62	61	6.6	11	6.5
ФФ20	20	20	11	9	57	85	70	68	6.6	11	6.5
ФФ25	25	24	14	10	63	98	80	79	9	14	8.5
ФФ30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Почему стоит выбрать продукцию Maitu?

Систематическая целостность движения

Мы не просто продаем детали; мы предоставляем комплексные решения в области движения. Наши фиксированные и поддерживаемые блоки разработаны так, чтобы идеально соответствовать нашим спецификациям трапециевидных винтов и винтов ACME, исключая ошибки соосности и обеспечивая структурную целостность всей вашей трансмиссионной системы.

Усовершенствованная конструкция термокомпенсации

Наши устройства с опорной стороной специально разработаны для обеспечения осевого смещения. Позволяя валу винта свободно расширяться или сжиматься при колебаниях температуры, наша конструкция предотвращает внутренние напряжения и заедание, которые являются основными причинами преждевременного выхода из строя системы в длинных винтовых сборках.

Двунаправленная нагрузка высокой жесткости

Для точного позиционирования наши устройства с фиксированной стороной оснащены высококачественными радиально-упорными подшипниками. Такая конфигурация обеспечивает превосходное осевое и радиальное ограничение, поглощая значительные двунаправленные осевые силы и обеспечивая высокую точность даже при тяжелых промышленных нагрузках.

12+ лет опыта производства

Имея наследие, берущее начало в Шанхае Инци, и десятилетие независимого производства в Сучжоу, Maitu приносит с собой глубокий опыт в этой области. Наше предприятие, сертифицированное по стандарту ISO 9001, использует ERP-систему собственной разработки для мониторинга каждого этапа производства, гарантируя, что каждое вспомогательное подразделение соответствует строгим промышленным допускам.

Проверенная производительность и индивидуализация

Поставив более 80 000 единиц продукции клиентам по всему миру, мы предлагаем проверенную репутацию. Если вам нужна стандартная углеродистая сталь или специальные материалы, такие как нержавеющая сталь или бронза, наша команда из 10 инженеров может настроить опорный блок в соответствии с вашими конкретными экологическими и механическими требованиями.

Часто задаваемые вопросы

Как правильно выбрать фиксированную и поддерживаемую сторону опорного блока?

Для стандартной высокоточной установки требуется одна фиксированная сторона (для фиксации винта в осевом направлении и выдерживания осевых нагрузок) и одна поддерживаемая сторона (для обеспечения радиальной поддержки с учетом теплового расширения). Наша команда инженеров может помочь вам определить конкретную конфигурацию подшипника (например, угловой контакт или глубокий контакт) в зависимости от направления нагрузки и требований к скорости.

Совместимы ли ваши опорные блоки с винтами трапециевидной формы и винтами ACME?

Да. Мы специализируемся на комплексных решениях. Наши опорные элементы специально обработаны так, чтобы соответствовать размерам концевой шейки наших трапециевидных винтов 30° и ACME 29°. Это обеспечивает бесшовную посадку, снижая вибрацию и шум при работе на высоких скоростях.

Какие меры принимает компания Maitu для обеспечения долговечности подшипников в этих агрегатах?

Мы используем строгие процедуры контроля качества, включая точную шлифовку отверстий корпуса и выбор высокоуглеродистой хромистой подшипниковой стали. Наши агрегаты собираются в контролируемых условиях, чтобы предотвратить загрязнение, гарантируя, что смазка и уплотнения не требуют технического обслуживания в течение продолжительных интервалов времени.

Можете ли вы предоставить опорные блоки для валов индивидуального диаметра и из специальных материалов?

Абсолютно. Хотя мы предлагаем широкий спектр стандартных спецификаций, наш завод оснащен токарными станками с ЧПУ и высокоточными обрабатывающими центрами для обработки индивидуальных проектов. Мы можем изготовить агрегаты из различных материалов, в том числе из нержавеющей стали для агрессивных сред, по вашим чертежам и техническим примечаниям.
