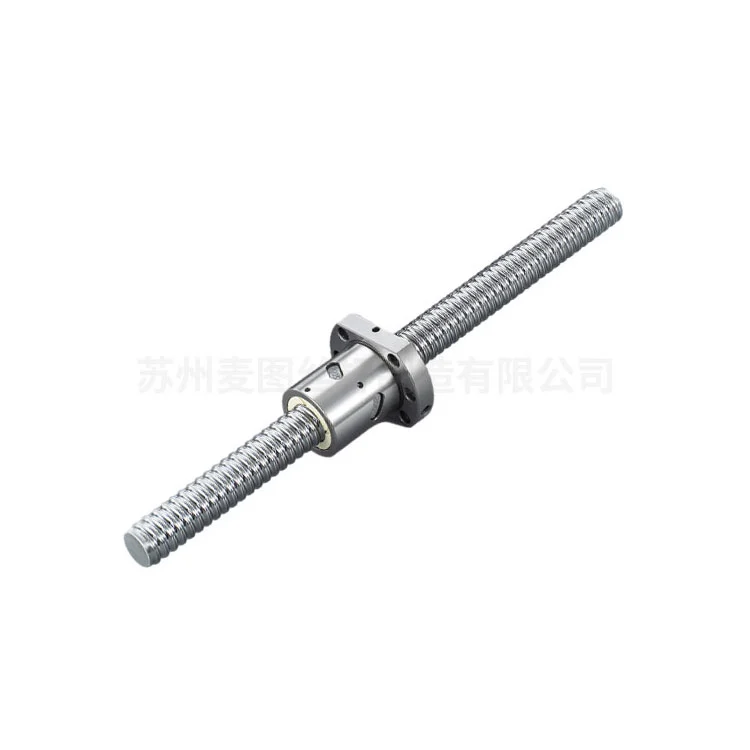

Прецизионный шариковый винт с двойной гайкой
Maitu является профессиональным производителем прецизионных шарико-винтовых пар с двойной гайкой и имеет собственную полную цепочку поставок. Независимо от стандартных спецификаций или индивидуального дизайна, мы все можем эффективно удовлетворить различные потребности клиентов. Maitu, как производитель, имеет обширный опыт работы в отрасли и позволяет нам решать различные проблемы, возникающие в производстве, и выполнять требования клиентов к производству продукции. Добро пожаловать к нам для сотрудничества!
Эта двойная гайка прецизионного шарико-винтового винта китайского производства Maitu является основным компонентом современных систем линейного перемещения. Целью его конструкции является точное и эффективное преобразование вращательного движения в линейное. Он не только может похвастаться высокой эффективностью передачи, свойственной шарико-винтовой передаче, но также обеспечивает надежную работу стандартизированной конструкции гаек, что делает его подходящим для всех видов промышленных сценариев.
Ключевые характеристики продукта
Высокий механический КПД, превышающий 90%
Прецизионно отшлифованные винтовые валы с постоянной точностью шага
Стандартная конструкция гайки, оптимизированная для общепромышленного применения.
Система рециркуляции шарикоподшипников для плавной работы.
Доступны различные классы точности (от C3 до C7).
Несколько вариантов шага и диаметра в соответствии с требованиями применения
Технические характеристики
Винтовой вал: Изготовлен из высокоуглеродистой хромистой стали с точным профилированием резьбы.
Стандартная гайка: имеет оптимизированную систему рециркуляции шариков и эффективный механизм уплотнения.
Шарики подшипника: шарики из хромированной стали прецизионного класса для стабильной работы.
Варианты монтажа: стандартные конфигурации фланцев для легкой установки.
Производственные возможности
Maitu осуществляет полный контроль над производственным процессом через наше интегрированное производственное предприятие:
Собственный подбор материалов и проверка качества.
Прецизионные процессы шлифования резьбы и термообработки
Комплексное тестирование и проверка производительности
Гибкая производственная мощность как для стандартных, так и для нестандартных спецификаций.
Гарантия качества
100% проверка размеров и тестирование производительности
Тщательный анализ шума и вибрации
Испытания на весь срок службы в моделируемых условиях эксплуатации
Документация и сертификация предоставляются с каждой поставкой.
Область применения
Оборудование промышленной автоматизации
Станки с ЧПУ
Системы точного позиционирования
Медицинское оборудование
Производство полупроводников
Общепромышленное оборудование
Прецизионный шарико-винтовой винт с двойной гайкой от Maitu обеспечивает надежную работу, подкрепленную нашими интегрированными производственными возможностями и техническим опытом. Имея стабильные запасы и гибкие производственные мощности, мы предоставляем экономически эффективные решения, сохраняя при этом постоянные стандарты качества. Наша команда инженеров поддерживает клиентов в выборе конфигурации, соответствующей их конкретным требованиям, обеспечивая оптимальную производительность и долговечность.
Параметры производства
| Тип | Прецизионный класс | Направление | Начинать | Стандартный код винта | Доступный тип гайки | ||
| d | Вести | Бусы Да | Р: вправо Л: влево | ||||
| 4 | 1 | 0.8 | С7, С5, С3 | R | 1 | СКР0401 | K |
| 6 | 0.8 | С7, С5, С3 | R | 1 | SCR00601 | K | |
| 8 | 1 | 0.8 | С7, С5, С3 | П/Л | 1 | SCR00801 | K |
| 2 | 1.2 | С7, С5, С3 | П/Л | 1 | SCR00802 | K | |
| 2.5 | 1.2 | С7, С5, С3 | R | 1 | SCR0082.5 | К,БШ | |
| 10 | 2 | 1.2 | С7, С5, С3 | П/Л | 1 | SCR01002 | К,БШ |
| 4 | 2 | С7, С5, С3 | R | 1 | SCR01004 | К,БШ | |
| 12 | 2 | 1.2 | С7, С5, С3 | П/Л | 1 | SCR01202 | K |
| 4 | 2.5 | С7, С5, С3 | R | 1 | SCR01204 | У, БШ | |
| 5 | 2.5 | С7, С5, С3 | R | 1 | SCR01205-А | В, У, БШ, Ч, А | |
| 10 | 2.5 | С7, С5, С3 | R | 2 | SCR01210-Б | V | |
| 14 | 2 | 1.2 | С7, С5, С3 | П/Л | 1 | SCR01402 | K |
| 4 | 2.5 | С7, С5, С3 | R | 1 | SCR01404 | БШ | |
| 16 | 2 | 1.2 | С7, С5, С3 | П/Л | 1 | SCR01602 | K |
| 4 | 2.381 | С7, С5, С3 | R | 1 | SCR01604(Н) | В, Я, У, БШ | |
| 5 | 3.175 | С7, С5, С3 | П/Л | 1 | SCR01605 | В,НИ,НУ,БШ | |
| 10 | 3.175 | С7, С5, С3 | П/Л | 2 | SCR01610 | В,НИ,НУ,БШ | |
| 16 | 2.778 | С7, С5, С3 | R | 2 | SCR01616 | Y | |
| 32 | 2.778 | С7, С5, С3 | R | 2 | SCR01632 | Y | |
| 20 | 2 | 1.2 | С7, С5, С3 | R | 1 | SCR02002 | K |
| 4 | 2.381 | С7, С5, С3 | R | 1 | SCR02004(Н) | В, Я, У | |
| 5 | 3.175 | С7, С5, С3 | П/Л | 1 | SCR02005 | В,НИ,НУ,БШ,Х,А | |
| 10 | 3.969 | С7, С5, С3 | R | 1 | SCR02010 | V | |
| 20 | 3.175 | С7, С5, С3 | R | 2 | SCR02020 | В,И,Ч,А | |
| 40 | 3.175 | С7, С5, С3 | R | 2 | SCR02040 | Y | |
| 25 | 2 | 1.2 | С7, С5, С3 | R | 1 | SCR02502 | K |
| 4 | 2.381 | С7, С5, С3 | R | 1 | SCR02504(Н) | я, ты | |
| 5 | 3.175 | С7, С5, С3 | П/Л | 1 | SCR02505 | В,НИ,НУ,БШ,Х,А | |
| 6 | 3.969 | С7, С5, С3 | R | 1 | SCR02506 | В, У | |
| 8 | 4.762 | С7, С5, С3 | R | 1 | SCR02508 | В, У | |
| 10 | 4.762 | С7, С5, С3 | П/Л | 1 | СКРО2510-А | НИ,НУ,БШ | |
| 10 | 6.35 | С7, С5, С3 | R | 1 | SCR02510-Б | V | |
| 25 | 3.969 | С7, С5, С3 | R | 2 | SCR02525 | Y | |
| 50 | 3.969 | С7, С5, С3 | R | 2 | SCR02550 | Y | |
| 32 | 4 | 2.381 | С7, С5, С3 | R | 1 | СКРО3204(Н) | В, Я, У |
| 5 | 3.175 | С7, С5, С3 | П/Л | 1 | СКРО3205 | В,НИ,НУ,М,Ч,А | |
| 6 | 3.969 | С7, С5, С3 | R | 1 | SCR03206 | В, У | |
| 8 | 4.762 | С7, С5, С3 | R | 1 | СКРО3208 | В, У | |
| 10 | 6.35 | С7, С5, С3 | П/Л | 1 | СКРО3210 | В,НИ,НУ | |
| 20 | 6.35 | С7, С5, С3 | R | 1 | SCR03220 | V | |
| 32 | 4.762 | С7, С5, С3 | R | 2 | SCR03232 | Y | |
| 64 | 4.762 | С7, С5, С3 | R | 2 | СКРО3264 | Y | |

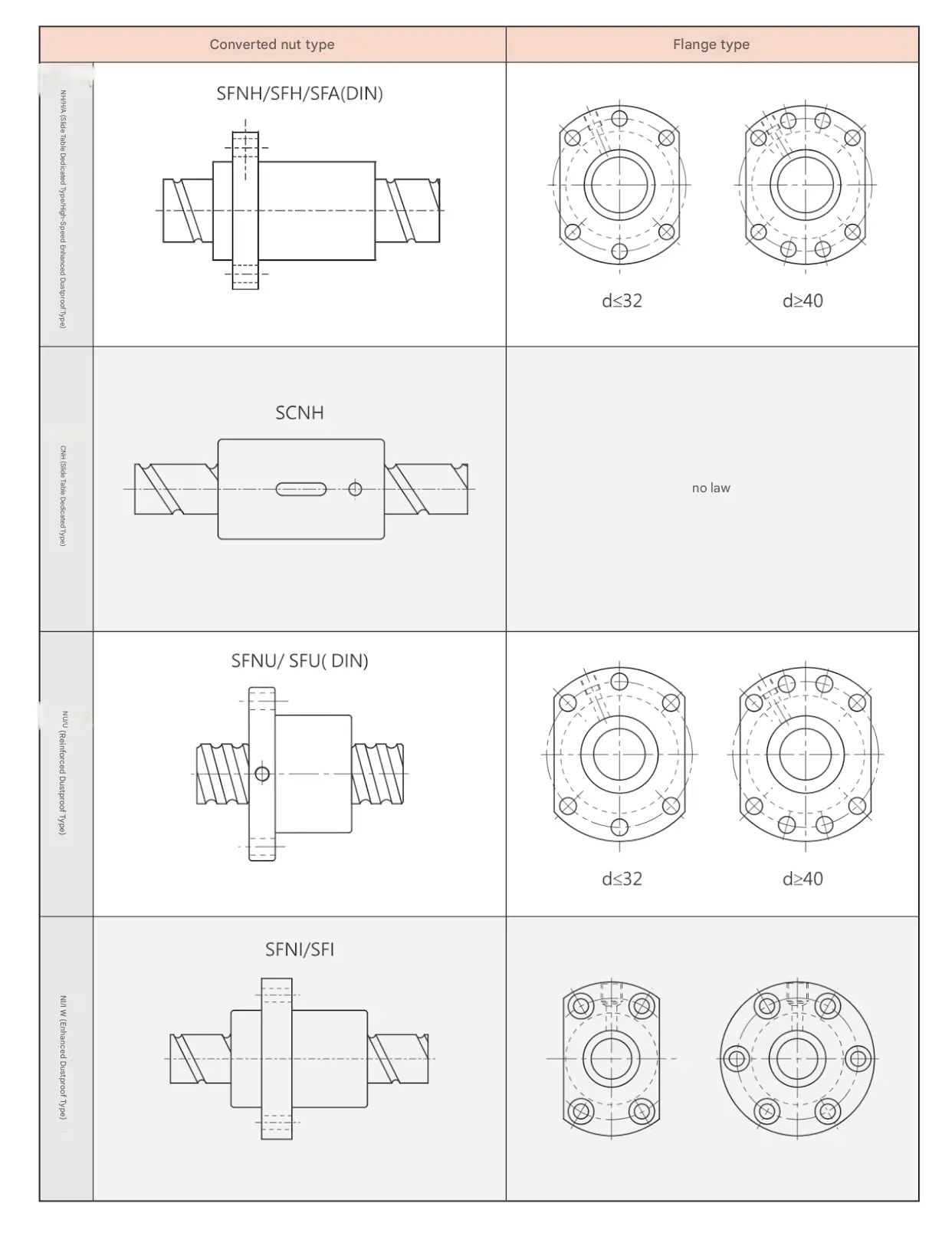

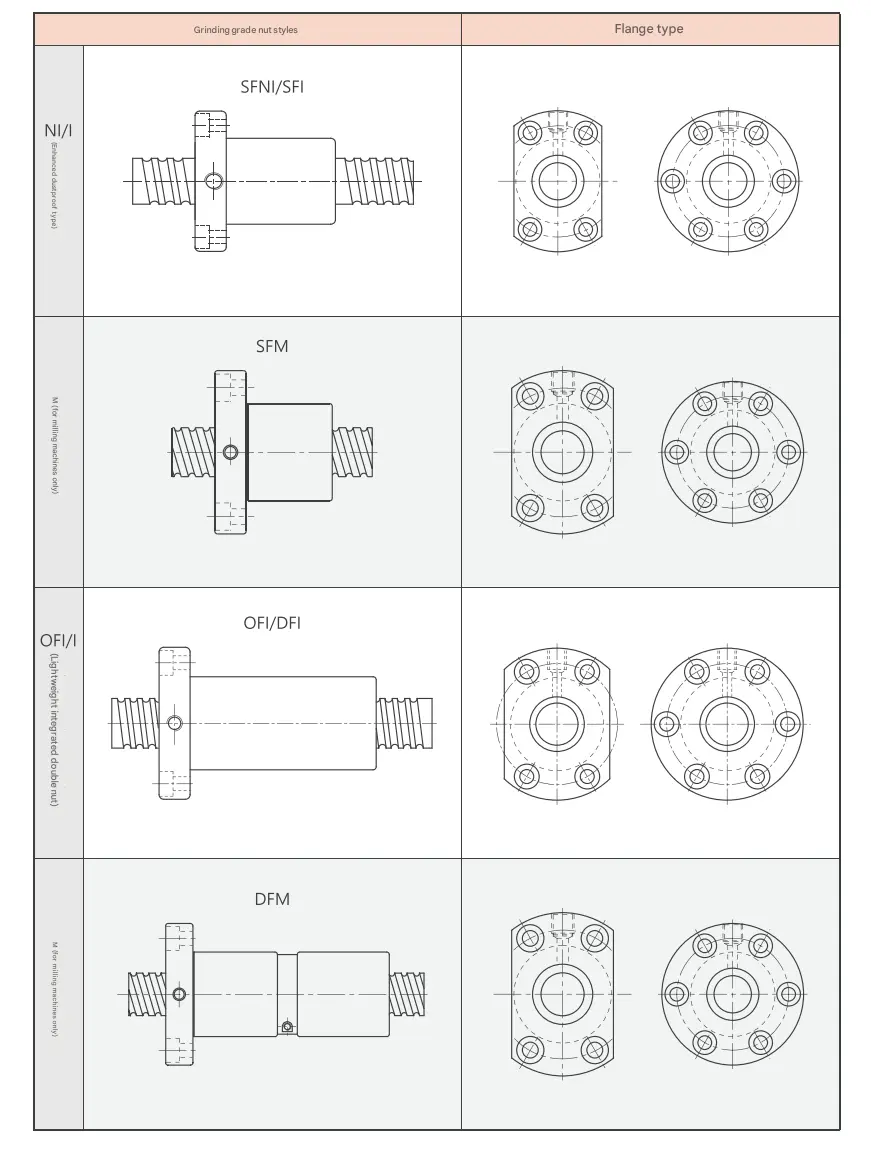

Справочник по гайкам шарико-винтовой передачи
Почему выбирают Майту?
Как профессиональный производитель с более чем 12-летним опытом работы в области технологий линейных приводов, Suzhou Maitu предлагает не только продукцию, но и точные решения для промышленной энергетики.
1. Производственный опыт и знания: с момента своего основания в 2014 году мы накопили опыт производства более чем 16 000 спецификаций. Мы обладаем передовыми технологиями резьбонакатывания и прецизионного шлифования, а также глубоким опытом работы со специальными материалами, такими как углеродистая сталь, нержавеющая сталь, бронза и PEEK.
2. Строгое качество: мы сертифицированы по системе управления качеством ISO 9001 и разработали собственную ERP-систему, позволяющую цифровое отслеживание каждого шага от складирования сырья до доставки готовой продукции. Каждая шарико-винтовая передача проходит 100% контроль размеров и анализ вибрации, что обеспечивает механический КПД, превышающий 90%, и соответствие стандартам точности от C3 до C7.
3. Кастомизация и гибкое производство. Имея две основные производственные базы в Сучжоу и Дунгуане и 10 современных производственных линий, мы обладаем мощными возможностями OEM/ODM. Будь то особые требования к свинцу или сложные процессы конечной обработки, наша команда инженеров предоставляет профессиональные технические консультации, которые помогут вам достичь оптимальной производительности в высокоточных областях, таких как медицинское оборудование, полупроводники и обработка с ЧПУ.
4. Надежность и профессиональное обслуживание
Мы понимаем обеспокоенность покупателей по поводу сроков выполнения заказов. Maitu предлагает гибкую поддержку от 1 шт. (Минимальный заказ: 1 шт.). Не стесняйтесь спрашивать о нашей двойной гайке прецизионного шарико-винтового винта.
Часто задаваемые вопросы
1. Какого уровня точности могут достичь ШВП Maitu?
Мы предлагаем различные варианты точности от C3 до C7 для различных сценариев применения. Для станков с ЧПУ или полупроводникового оборудования, требующих высокой точности позиционирования, мы рекомендуем шариковые винты с прецизионной шлифовкой C3; Для общего автоматизированного промышленного оборудования восстановленные ШВП C7 являются экономически эффективным выбором.
2. Поддерживаете ли вы специальные материалы или нестандартную настройку?
Да. Это наше основное конкурентное преимущество. Мы имеем большой опыт работы с нержавеющей сталью, латунью, бронзой и специальными пластиками, такими как PEEK и PTFE. Просто предоставьте технические чертежи или конкретные требования, и наши инженеры предоставят оптимальные материалы и конструктивные решения для вашей среды применения (например, устойчивость к коррозии, отсутствие требований к смазке и т. д.).
3. Как обеспечить стабильное качество продукции при массовом производстве?
Компания Maitu создала полную замкнутую систему контроля качества для прецизионных двойных гаек шарико-винтовой передачи: во-первых, образцы проверяются обеими сторонами перед началом массового производства; во-вторых, у нас есть 10 старших технических инженеров и 6 специалистов по контролю качества, которые проводят полную проверку производственного процесса; наконец, мы предоставляем протоколы испытаний и сертификационные документы с каждой поставкой, чтобы гарантировать, что каждая партия продукции соответствует вашим техническим характеристикам.
4. Каков минимальный объем заказа (MOQ) Maitu и типичное время выполнения заказа?
Для поддержки клиентов, занимающихся исследованиями и разработками, а также потребностей в ремонте/замене, наш минимальный заказ составляет всего 1 штуку. Для стандартных спецификаций мы поддерживаем стабильные запасы для быстрой доставки; для индивидуальных заказов время выполнения будет зависеть от сложности обработки. Мы используем объединенные мощности наших заводов в Сучжоу и Дунгуане, чтобы оптимизировать для вас затраты на логистику и время доставки.
Для получения более подробной информации и других типов орехов, пожалуйста, свяжитесь с нами.
