Прецизионный шариковый винт с большим шагом резьбы

Maitu является профессиональным заводом и производителем прецизионных шариковых винтов с большим шагом свинца. У нас есть зрелая производственная система и цепочка поставок по производству ШВП, что позволяет нам быстро предоставлять решения по производству и доставке и т. д. Мы стремимся предоставлять высокопроизводительную продукцию ШВП. Добро пожаловать, свяжитесь с нами!

Отправить запрос

Описание продукта

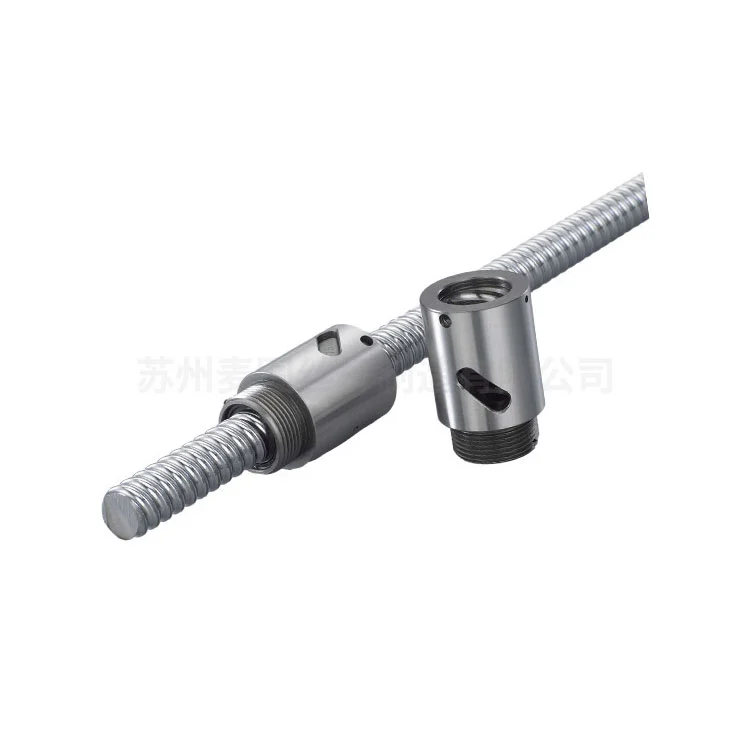

Прецизионный шариковый винт Maitu с большим шагом резьбы — это сверхпрактичный высококачественный компонент управления движением, разработанный специально для сценариев, требующих как быстрой работы, так и точного позиционирования.

Его опережение оптимизировано: один оборот перемещает оборудование на большее расстояние. Он не только обеспечивает высокую точность, но и позволяет автоматизированным машинам работать очень быстро.

Более того, конструкция с большим шагом имеет огромное преимущество: вам не нужно, чтобы винт вращался сверхбыстро, чтобы добиться высокоскоростного линейного движения. Этот тип ШВП сам по себе имеет КПД передачи более 90%, поэтому он идеально подходит для оборудования, требующего быстрого позиционирования и более коротких рабочих циклов, например, высокоскоростных упаковочных машин, автоматизированных сборочных линий и промышленных роботов, и это лишь некоторые из них.

Но вот в чем дело: хотя конструкция с большим выводом увеличивает скорость, она также порождает несколько инженерных проблем, на которые следует обратить внимание.

Как только угол подъема становится больше, производство должно быть точным, чтобы поддерживать точность на должном уровне. А когда ситуация ускоряется, возникают дополнительные динамические силы, тогда вам нужна прочная конструкция и продуманная система, чтобы справиться с этим.

Итак, вам придется использовать специализированные производственные процессы и жесткий контроль качества. Таким образом, вы можете быть уверены, что он будет работать стабильно и без сбоев даже в сложных рабочих условиях с высокими требованиями.

Ключевые характеристики продукта

Высокий механический КПД, превышающий 90%

Прецизионно отшлифованные винтовые валы с постоянной точностью шага

Стандартная конструкция гайки, оптимизированная для общепромышленного применения.

Система рециркуляции шарикоподшипников для плавной работы.

Доступны различные классы точности (от C3 до C7).

Несколько вариантов шага и диаметра в соответствии с требованиями применения

Область применения

Оборудование промышленной автоматизации

Станки с ЧПУ

Системы точного позиционирования

Медицинское оборудование

Производство полупроводников

Общепромышленное оборудование

У компании Maitu есть собственное интегрированное производственное предприятие — мы сами контролируем весь процесс производства прецизионных шарико-винтовых пар с большим шагом от начала до конца. Такие вещи, как обработка сырья, прецизионное накатывание резьбы, специализированная термообработка и полноценные испытания производительности? Мы можем выполнить все эти ключевые этапы самостоятельно, без привлечения аутсорсинга.

Благодаря этой вертикальной интеграции, охватывающей все, от исходных материалов до готовой продукции, а также нашей надежной системе управления запасами, независимо от того, нужны ли вам стандартные продукты с крупными партиями или модели, изготовленные по индивидуальному заказу, мы гарантируем стабильное качество и абсолютно надежные сроки поставки.

Параметры производства

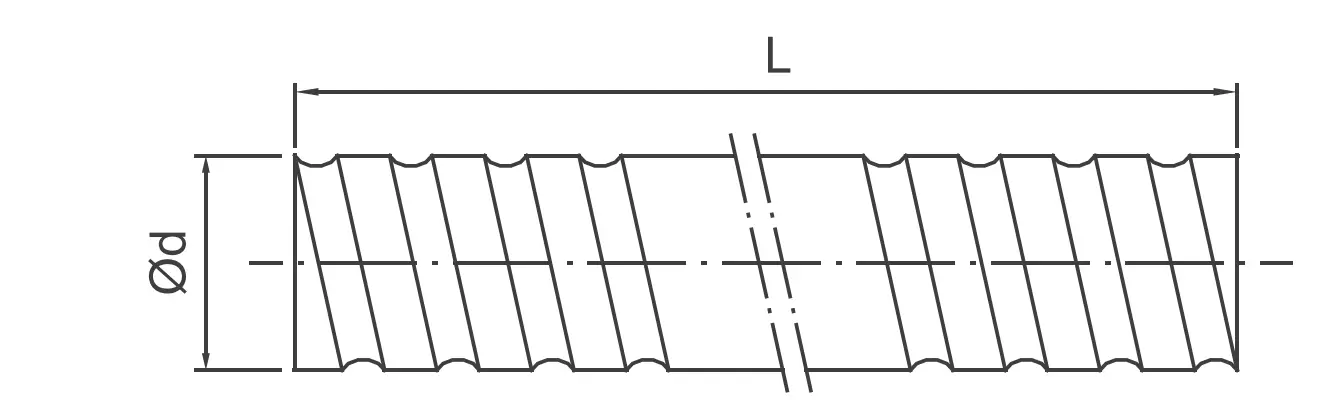

Large Lead Precision Ball Screw

Тип			Прецизионный класс	Направление	Начинать	Стандартный код винта	Доступный тип гайки
d	Вести	Бусы Да	Прецизионный класс	Р: вправо Л: влево	Начинать	Стандартный код винта	Доступный тип гайки
4	1	0.8	С7, С5, С3	R	1	СКР0401	K
6		0.8	С7, С5, С3	R	1	SCR00601	K
8	1	0.8	С7, С5, С3	П/Л	1	SCR00801	K
	2	1.2	С7, С5, С3	П/Л	1	SCR00802	K
	2.5	1.2	С7, С5, С3	R	1	SCR0082.5	К,БШ
10	2	1.2	С7, С5, С3	П/Л	1	SCR01002	К,БШ
10	4	2	С7, С5, С3	R	1	SCR01004	К,БШ
12	2	1.2	С7, С5, С3	П/Л	1	SCR01202	K
	4	2.5	С7, С5, С3	R	1	SCR01204	У, БШ
	5	2.5	С7, С5, С3	R	1	SCR01205-А	В, У, БШ, Ч, А
	10	2.5	С7, С5, С3	R	2	SCR01210-Б	V
14	2	1.2	С7, С5, С3	П/Л	1	SCR01402	K
14	4	2.5	С7, С5, С3	R	1	SCR01404	БШ
16	2	1.2	С7, С5, С3	П/Л	1	SCR01602	K
	4	2.381	С7, С5, С3	R	1	SCR01604(Н)	В, Я, У, БШ
	5	3.175	С7, С5, С3	П/Л	1	SCR01605	В,НИ,НУ,БШ
	10	3.175	С7, С5, С3	П/Л	2	SCR01610	В,НИ,НУ,БШ
	16	2.778	С7, С5, С3	R	2	SCR01616	Y
	32	2.778	С7, С5, С3	R	2	SCR01632	Y
20	2	1.2	С7, С5, С3	R	1	SCR02002	K
	4	2.381	С7, С5, С3	R	1	SCR02004(Н)	В, Я, У
	5	3.175	С7, С5, С3	П/Л	1	SCR02005	В,НИ,НУ,БШ,Х,А
	10	3.969	С7, С5, С3	R	1	SCR02010	V
	20	3.175	С7, С5, С3	R	2	SCR02020	В,И,Ч,А
	40	3.175	С7, С5, С3	R	2	SCR02040	Y
25	2	1.2	С7, С5, С3	R	1	SCR02502	K
	4	2.381	С7, С5, С3	R	1	SCR02504(Н)	я, ты
	5	3.175	С7, С5, С3	П/Л	1	SCR02505	В,НИ,НУ,БШ,Х,А
	6	3.969	С7, С5, С3	R	1	SCR02506	В, У
	8	4.762	С7, С5, С3	R	1	SCR02508	В, У
	10	4.762	С7, С5, С3	П/Л	1	СКРО2510-А	НИ,НУ,БШ
	10	6.35	С7, С5, С3	R	1	SCR02510-Б	V
	25	3.969	С7, С5, С3	R	2	SCR02525	Y
	50	3.969	С7, С5, С3	R	2	SCR02550	Y
32	4	2.381	С7, С5, С3	R	1	СКРО3204(Н)	В, Я, У
	5	3.175	С7, С5, С3	П/Л	1	СКРО3205	В,НИ,НУ,М,Ч,А
	6	3.969	С7, С5, С3	R	1	SCR03206	В, У
	8	4.762	С7, С5, С3	R	1	СКРО3208	В, У
	10	6.35	С7, С5, С3	П/Л	1	СКРО3210	В,НИ,НУ
	20	6.35	С7, С5, С3	R	1	SCR03220	V
	32	4.762	С7, С5, С3	R	2	SCR03232	Y
	64	4.762	С7, С5, С3	R	2	СКРО3264	Y

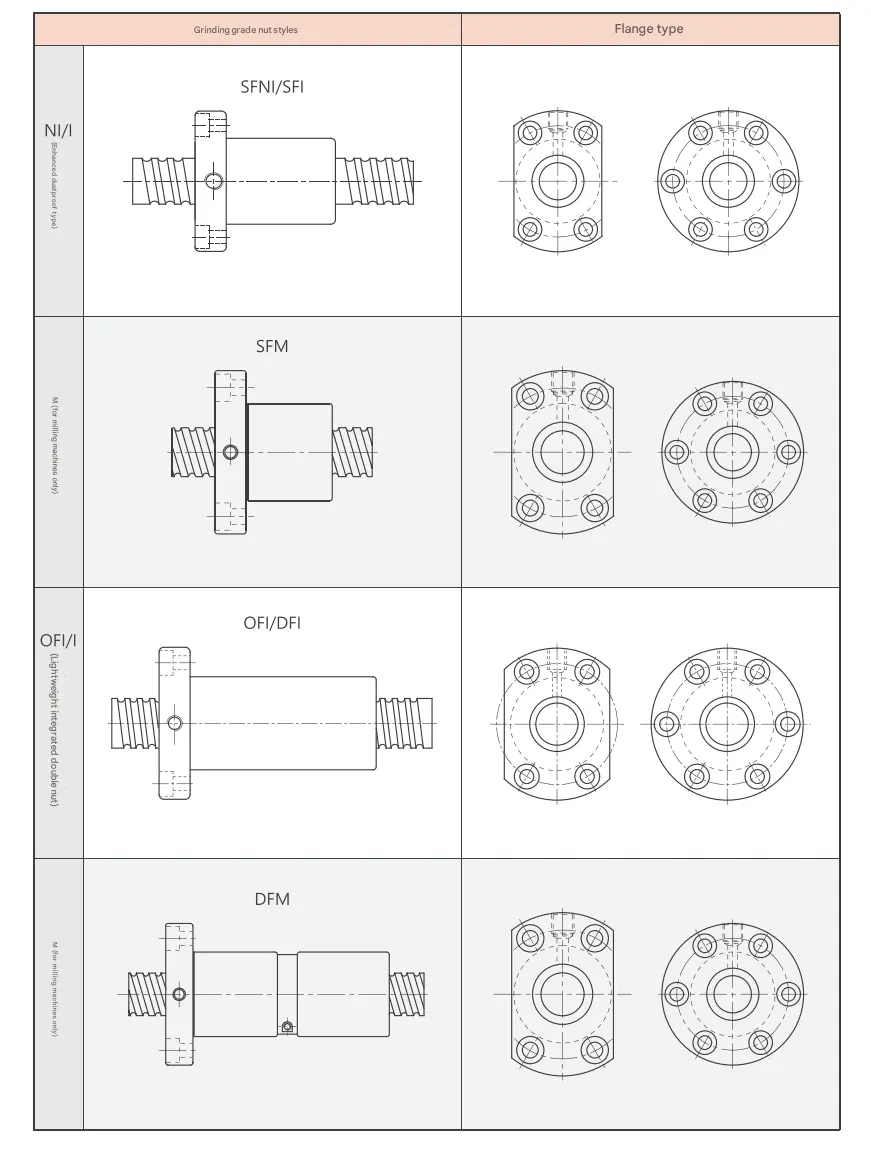

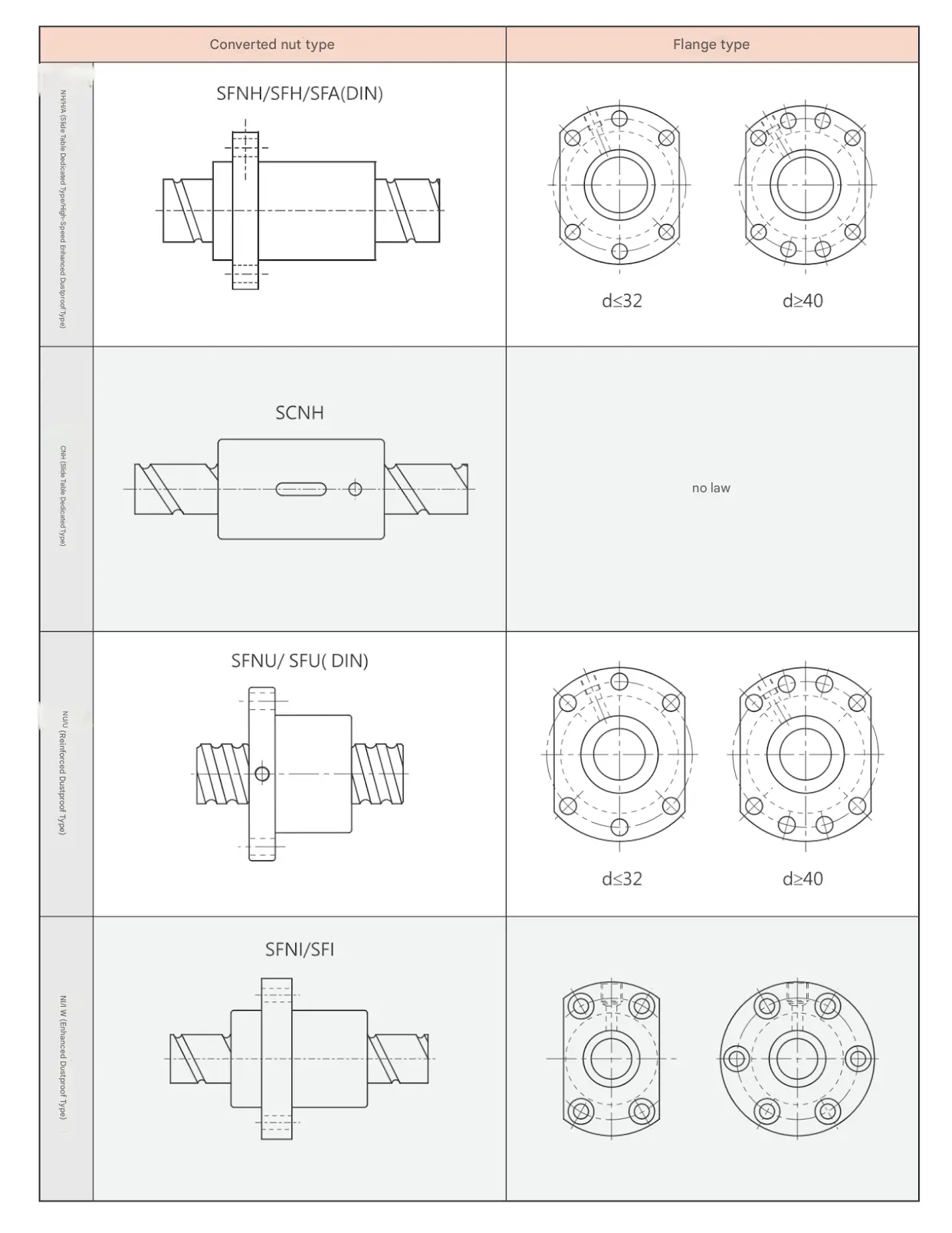

Справочник по гайкам шарико-винтовой передачи

Large Lead Precision Ball Screw

Заводская сила

Вертикальная интеграция и собственное производство

В отличие от дистрибьюторов, Maitu имеет интегрированное производство в Сучжоу и Дунгуане. Мы управляем всем жизненным циклом наших прецизионных шарико-винтовых пар с большим шагом резьбы — от обработки сырья и прецизионного накатывания резьбы до специализированной термообработки и окончательного тестирования производительности. Это обеспечивает 100% контроль качества и очень надежные сроки поставки.

Высокая эффективность передачи (>90%)

Наша конструкция с большим шагом разработана для высокоскоростного линейного перемещения без необходимости чрезмерных скоростей вращения. Благодаря механическому КПД, превышающему 90 %, наши ШВП значительно снижают энергопотребление и выделение тепла, что делает их идеальными для высокоскоростных упаковочных машин и автоматизированных сборочных линий.

Исключительные классы точности (C3–C7)

Мы поставляем прецизионно шлифованные и высокоточные катаные винтовые валы марок от C3 до C7. Это позволяет нам удовлетворять разнообразные требования — от общего промышленного оборудования до сверхточного оборудования для производства полупроводников, где точное позиционирование имеет решающее значение.

Более 12 лет опыта и более 16 000 проектов

Опираясь на более чем 12-летний профессиональный опыт, Майту разработал более 16 000 типов винтов и гаек. Наш глубокий технический опыт позволяет нам справляться со сложными динамическими силами, связанными с конструкциями с крупными выводами, обеспечивая стабильную и безаварийную работу в средах с высокими требованиями.

Сертифицированная честность и глобальный охват

Как производитель, сертифицированный по стандарту ISO 9001, и сертифицированный торговец добросовестностью Alibaba, мы обслуживаем более 5000 клиентов по всему миру. Наша собственная разработанная ERP-система обеспечивает полную отслеживаемость производственного процесса, обеспечивая нашим клиентам по всему миру прозрачность и последовательность, необходимые для крупномасштабных проектов.

Часто задаваемые вопросы

Каковы основные преимущества использования ШВП с большим шагом в автоматизации?

Основным преимуществом является достижение высоких линейных скоростей при более низких оборотах. Это уменьшает центробежные силы и вибрации, обычно связанные с высокоскоростным вращением, продлевая срок службы двигателя и самого шнека. Это оптимальный выбор для приложений, требующих коротких рабочих циклов, таких как промышленные роботы и системы быстрого позиционирования.

Как Maitu обеспечивает точность конструкций с большим шагом во время высокоскоростной работы?

Большие углы подъема требуют более жестких производственных допусков для поддержания точности шага. Мы используем современное резьбонакатное и шлифовальное оборудование с последующими строгими испытаниями (включая измерение погрешности шага и испытания на крутящий момент). Это гарантирует, что оборудование сохраняет свою точность даже при перемещении оборудования на большее расстояние за один оборот.

Можете ли вы настроить тип гайки и обработку концов для ШВП с большим шагом?

Да. Мы предлагаем различные типы гаек (V, NI, NU, BSH и т. д.), как указано в наших производственных параметрах. На основе ваших технических чертежей мы обеспечиваем специализированную обработку концов подшипников, шкивов или муфт двигателя. Мы также поддерживаем различные материалы, включая нержавеющую и углеродистую сталь, в соответствии с вашей конкретной промышленной средой.

Каково типичное время выполнения и минимальный заказ для международных заказов?

Чтобы поддержать как научно-исследовательское прототипирование, так и массовое производство прецизионных шарико-винтовых пар с большим шагом, минимальный объем заказа начинается от 1 шт. Для стандартных спецификаций мы поддерживаем надежный инвентарь для быстрой отправки. Для индивидуальных крупных заказов наши 10 производственных линий на двух заводах обеспечивают конкурентоспособные сроки выполнения заказов, которые обычно координируются через нашу систему ERP для соблюдения сроков вашего проекта.

Для получения более подробной информации и других типов орехов, пожалуйста, свяжитесь с нами.
