Трапециевидный ходовой винт из углеродистой стали

Сучжоу Майту уже более 12 лет специализируется на производстве, продаже и предоставлении решений из качественной трапециевидной ходовой винт из углеродистой стали. Трапециевидный ходовой винт — это основной механический компонент, преобразующий вращательное движение в точное линейное движение. Наши трапециевидные ходовые винты с углом наклона 30° разработаны с учетом проектных требований клиентов и предлагают превосходный баланс производительности, надежности и экономической эффективности для комплексного промышленного применения.

Отправить запрос

Описание продукта

Отличительная особенность этого трапециевидного ходового винта из китайской углеродистой стали отСучжоу Майтуэто угол резьбы 30 градусов. В отличие от более острой V-образной резьбы, используемой для крепления, трапециевидный винт имеет внутренний угол резьбы 30 ° (угол боковой части), а также основание и вершину, которые параллельны оси винта. Эта особая геометрия, стандартизированная во многих международных системах, таких как метрический трапециевидный винт ISO, разработана специально для передачи мощности и несущей способности. Название «трапециевидная» происходит от трапециевидной формы профиля резьбы, если смотреть в поперечном сечении.

Преимущества продукта

Превосходное соотношение цены и качества

Изготовленное из высококачественной углеродистой стали (C45, S45C, 1045), изделие обеспечивает превосходную несущую способность и характеристики передачи мощности, сохраняя при этом более конкурентоспособную цену по сравнению с альтернативами из нержавеющей стали, что идеально соответствует требованиям покупателей к высокой производительности и контролю затрат.

Оптимизированная геометрия резьбы 30°

Соответствует метрическому стандарту ISO, угол боковой поверхности 30°, при этом впадина и вершина резьбы параллельны оси винта; эта трапециевидная конструкция снижает концентрацию напряжений, повышает износостойкость и обеспечивает стабильную передачу усилия в условиях тяжелых нагрузок, превосходя острую V-образную резьбу для крепления.

Гибкая настройка материалов

Помимо стандартной углеродистой стали C45 (S45C/1045), мы поддерживаем индивидуальные марки углеродистой стали (с более низким или более высоким содержанием углерода) в соответствии с конкретными требованиями клиентов к нагрузке, твердости и обрабатываемости, что обеспечивает максимальную адаптируемость продукта.

Надежная самоблокирующаяся безопасность

Сохраняет присущую трапециевидным винтам способность самоконтриться, гарантируя нереверсивность — сила, приложенная к гайке, не вызовет обратного вращения, обеспечивая критическую безопасность для вертикальных подъемников, домкратов и систем точного позиционирования, при этом угол подъема строго контролируется ниже 5 ° для оптимальной эффективности самоблокировки.

Отличная обрабатываемость и совместимость

Материал из углеродистой стали обладает превосходной обрабатываемостью, что позволяет выполнять точную накатку резьбы, торцевую обработку (снятие фасок, сверление, шпоночные пазы) и бесшовное соединение с гайками из латуни, бронзы или специального полимера, что снижает сложность сборки и повышает стабильность системы.

Масштабируемый диапазон спецификаций

Охватывает широкий диапазон стандартных и специальных производственных параметров (основной диаметр 8–80 мм, шаг вывода 1,5–12 мм), доступны левосторонние и правосторонние конфигурации, которые напрямую соответствуют потребностям различного промышленного оборудования.

Стандартные параметры производства

Стандартный размерный ряд

						Основной диаметр (мм)
						Свинец (мм)
						Шаг (мм)
						Начинать
						Левостороннее правое/левостороннее исполнение

							8

							1.5

							1.5

							1

						Доступный

							10

							2

							2

							1

						Доступный

							12

							2

							2

							1

						Доступный

							12

							3

							3

							1

						Доступный

							14

							3

							3

							1

						Доступный

							16

							3

							3

							1

						Доступный

							16

							4

							4

							1

						Доступный

							18

							4

							4

							1

						Доступный

							18

							5

							5

							1

						Доступный

							20

							4

							4

							1

						Доступный

							22

							4

							4

							1

						Доступный

							22

							5

							5

							1

						Доступный

							24

							5

							5

							1

						Доступный

							25

							5

							5

							1

						Доступный

							28

							5

							5

							1

						Доступный

							30

							5

							5

							1

						Доступный

							30

							6

							6

							1

						Доступный

							32

							6

							6

							1

						Доступный

							36

							6

							6

							1

						Доступный

							40

							6

							6

							1

						Доступный

							40

							7

							7

							1

						Доступный

							50

							8

							8

							1

						Доступный

Конкретные параметры производства

Пользовательские и многозаходные конфигурации

						Основной диаметр (мм)
						Свинец (мм)
						Шаг (мм)
						Начинать
						Левостороннее правое/левостороннее исполнение

							8

							2

							2

							1

							8

							4

							2

							2

							8

							8

							2

							4

							8

							12

							2

							6

							10

							3

							3

							1

						Доступный

							10

							4

							2

							2

							10

							6

							3

							2

							12

							4

							2

							2

							12

							6

							3

							2

							12

							12

							3

							4

							14

							2

							2

							1

							14

							4

							4

							1

							14

							6

							3

							2

						Доступный

							16

							5

							5

							1

							16

							6

							3

							2

							16

							8

							4

							2

						Доступный

							16

							10

							5

							2

							16

							16

							4

							4

							20

							5

							5

							1

							20

							8

							4

							2

							20

							10

							5

							2

							20

							20

							5

							4

							22

							10

							5

							2

							24

							10

							5

							2

							25

							6

							1

							1

							25

							10

							5

							2

							25

							20

							5

							4

							28

							10

							5

							2

							30

							10

							5

							2

							30

							12

							6

							2

							32

							10

							5

							2

							32

							12

							6

							2

							38

							8

							8

							1

							40

							10

							5

							2

							40

							10

							10

							1

							48

							8

							8

							1

							50

							10

							10

							1

							60

							9

							9

							1

							60

							12

							12

							1

							70

							12

							12

							1

							80

							12

							12

							1

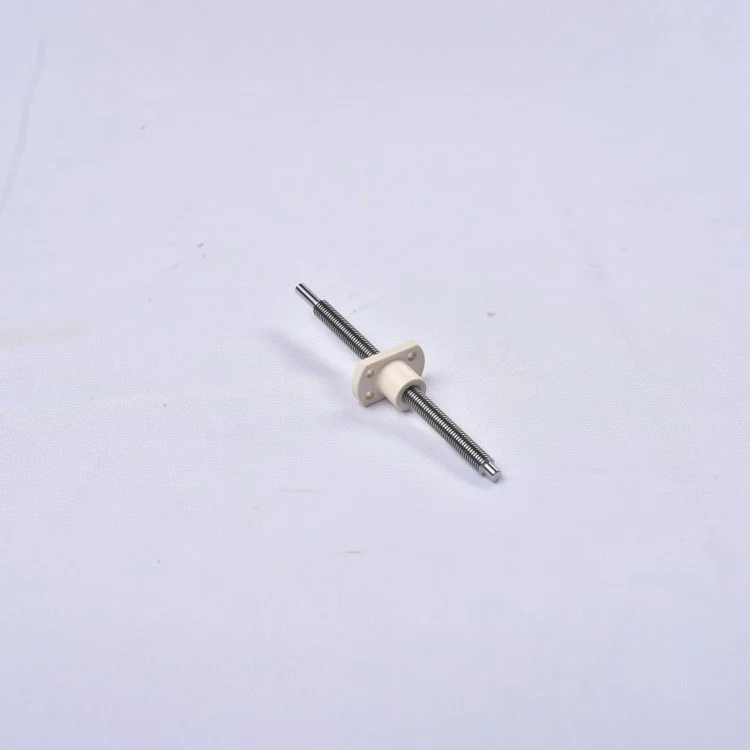

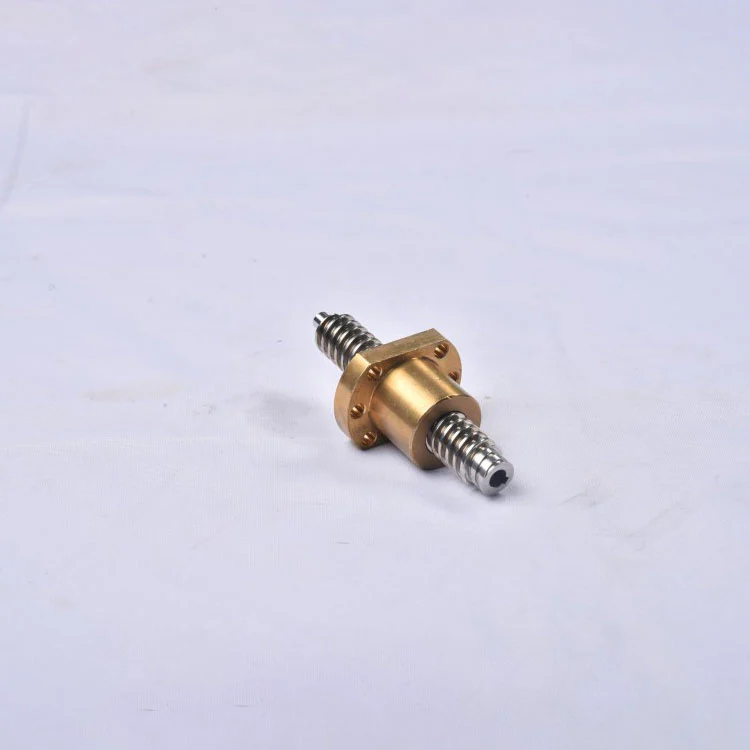

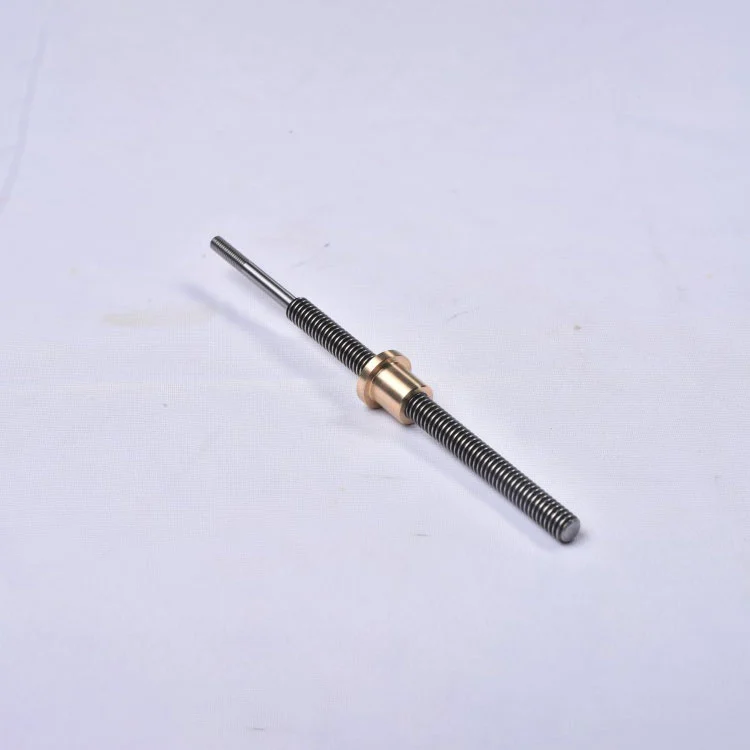

Галерея продуктов

Профиль темы и подробности

Carbon Steel Trapezoidal Lead Screw thread profile

Структура и отделка продукта

Carbon Steel Trapezoidal Lead Screw structure

Особенности продукта

Возможность самоблокировки

Важной характеристикой трапециевидного винта является его способность самоконтриться. Это означает, что сила, приложенная к гайке, не заставит винт вращаться назад. Эта необратимость является критически важной функцией безопасности в таких устройствах, как вертикальные подъемники, домкраты и системы позиционирования. Однако эффективность самоблокировки снижается по мере увеличения угла опережения, поэтому обычно угол должен быть менее 5 градусов, и мы предоставляем расчет для вашей оценки и выбора.

Материалы продукта

Марки углеродистой стали и варианты гаек

Трапециевидный ходовой винт из углеродистой стали может быть изготовлен из различных материалов. Обычно мы производим углеродистую сталь марки C45, которая может быть равна 1045 или S45C. Однако по вашему запросу может быть обсуждена другая углеродистая сталь с более низким или более высоким содержанием углерода. Для повышения производительности и долговечности трапециевидную гайку часто изготавливают из более мягкого и износостойкого материала, такого как латунь, бронза или специальный полимер. Мы поддерживаем изготовление концевых маршей и гаечных форм по индивидуальному заказу по чертежам клиентов.

Почему выбирают Майту

Более 12 лет специализации по винтам из углеродистой стали

Более 12 лет мы занимаемся исследованиями и производством трапециевидных ходовых винтов из углеродистой стали, осваивая основные технологии формирования резьбы из углеродистой стали, термообработки материала и точного контроля, имея богатый опыт подбора марок углеродистой стали (C45, S45C, 1045) для различных промышленных сценариев.

Расширенные возможности обработки углеродистой стали

Оснащен 10 профессиональными производственными линиями, включая современные резьбонакатные станки, высокоточные токарные станки с ЧПУ и оборудование для термообработки углеродистой стали, обеспечивающие точность резьбы, точность размеров и механические свойства продукта; специализированное испытательное оборудование (резьбомер, твердомер) обеспечивает соответствие каждого изделия стандартам ISO 9001.

Строгий контроль качества и отслеживаемость

Внедрена трехэтапная система контроля качества (сырье, полуфабрикат, готовая продукция) с профессиональной командой контроля качества из 6 человек; все сырье из углеродистой стали проверяется и сертифицируется, а наша собственная разработка ERP-системы обеспечивает полный процесс отслеживания производства и качества, гарантируя единообразие продукции.

Универсальная настройка и техническая поддержка

Наши 10 старших инженеров предоставляют профессиональные услуги по индивидуальной настройке (сорт материала, параметры резьбы, торцевая обработка) и предпродажную техническую консультацию (расчет самоблокировки, рекомендации по выбору материала), решая болевые точки клиентов; мы также предлагаем бесплатное изготовление образцов для тестовой проверки.

Стабильные поставки и глобальное обслуживание

Имея два завода (Сучжоу, Дунгуань), мы обеспечиваем комплексное собственное производство от закупки сырья до доставки готовой продукции, избегая рисков качества, связанных с внешним сотрудничеством; мы обслужили более 5000 отечественных и зарубежных клиентов, выполнив более 80 000 зарубежных заказов за 3 года, гарантируя своевременную доставку как оптовых, так и мелкосерийных заказов.

Проверенная репутация в отрасли

Наши трапециевидные ходовые винты широко известны в отраслях линейного перемещения, подъема и автоматического машиностроения, с упором на детали и чертежи клиентов, заслужив неизменную похвалу от покупателей со всего мира.

Часто задаваемые вопросы

1. Можно ли использовать трапециевидные ходовые винты из углеродистой стали на открытом воздухе или во влажной среде?

Да. Мы можем обеспечить целенаправленную обработку поверхности (цинкование, черное оксидирование, азотирование) винтов из углеродистой стали для повышения коррозионной стойкости, что делает их пригодными для использования в мастерских на открытом воздухе или во влажных условиях; мы порекомендуем наиболее экономичную обработку поверхности с учетом ваших конкретных условий окружающей среды и предоставим отчеты об испытаниях на коррозионную стойкость.

2. В чем разница между углеродистой сталью C45, S45C и 1045 для трапецеидальных ходовых винтов и как выбрать?

C45, S45C и 1045 — эквивалентные марки углеродистой стали (среднеуглеродистая сталь) со схожими механическими свойствами — высокой прочностью и хорошей обрабатываемостью. S45C — японский стандарт, 1045 — американский стандарт, C45 — европейский стандарт; мы можем предоставить любую из этих марок в соответствии с вашими региональными стандартами или требованиями к оборудованию и предложить сертификацию материала для каждой.

3. Поддерживаете ли вы нестандартную настройку?

Да. Мы полностью поддерживаем нестандартную настройку, включая нестандартный главный диаметр (более 80 мм), шаг, шаг, начальный номер и конечную обработку; вам нужно только предоставить подробные чертежи или требования, наша команда инженеров разработает подходящую схему, изготовит образцы для вашей тестовой проверки и осуществит массовое производство после подтверждения.

4. Каков срок службы вашей продукции при нормальных условиях работы?

При стандартных условиях работы (нормальная смазка, температура окружающей среды 0–40 ℃, номинальная нагрузка) срок службы трапецеидальных ходовых винтов из углеродистой стали C45/S45C/1045 (с соответствующей обработкой поверхности) может достигать 4–6 лет; Конкретный срок службы зависит от сценария применения и технического обслуживания, и мы предоставляем 12-месячную гарантию качества.
